Adapter ADC-4001 jest elementem adresowalnym, pracującym w liniach/pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000. Przeznaczony jest do przesyłania informacji o stanie linii dozorowej dołączonej do adaptera, tzw. linii bocznej (konwencjonalnej) oraz o stanie zainstalowanych na niej nieadresowalnych czujek dwustanowych szeregów 30 lub 40 POLON.
Adapter ADC-4001M umożliwia także:
Zasada działania
Adapter przekazuje do współpracującej centrali informacje o pożarze wykrytym przez elementy na jego linii bocznej i potwierdza ten fakt czerwonymi rozbłyskami dwukolorowej diody świecącej. Uszkodzenie linii bocznej (przerwa, zwarcie, wyjęcie czujki z gniazda) przekazywane jest do centrali i sygnalizowane przez adapter żółtymi rozbłyskami diody świecącej. Linia boczna zakończona jest rezystorem końcowym. Adapter wyposażony jest w wewnętrzny izolator zwarć. Zadziałanie izolatora zwarć w adapterze sygnalizowane jest żółtymi rozbłyskami jego diody świecącej. Adapter ADC-4001M ma sześć trybów pracy pozwalających na optymalizację pobieranego prądu z linii adresowalnej. Tryby pracy deklarowane są w centrali podczas jej programowania.
Budowa

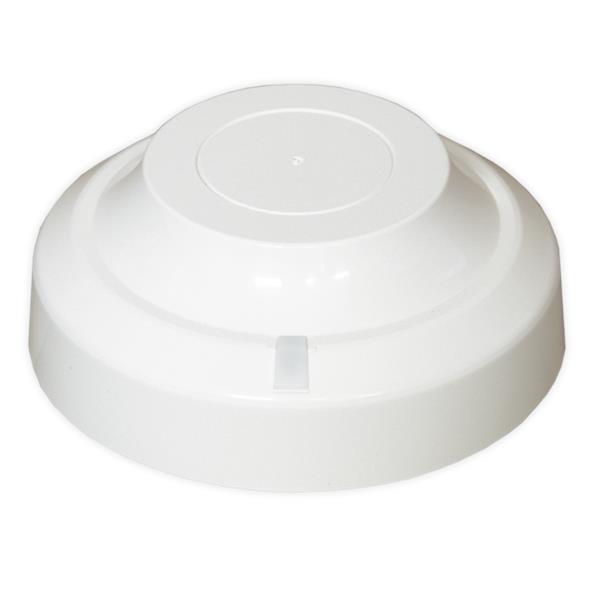

Adapter ADC-4001M składa się z dwóch elementów wykonanych z tworzywa: podstawy, do której przymocowana jest płytka drukowana z układem elektronicznym oraz pokrywy. W pokrywie umieszczona jest dwukolorowa dioda świecąca, sygnalizująca stany adaptera.
Adapter ADC-4001M instalowany jest w gnieździe G-40. Wyjęcie adaptera z gniazda jest możliwe po zwolnieniu, za pomocą specjalnego kluczyka, mechanizmu.
Napięcie pracy |
16.5V -24V |
Dopuszczalny prąd obciążenia linii bocznej (do wyboru) |
0.15mA lub 0.3mA lub 1mA lub 2mA |
Rezystancja linii bocznej |
max 2 x 25 Ohm |
Temperatura pracy |
-25°C do 55°C |
Wymiary (bez gniazda) (mm) |
Ø 115 x 133 |
Masa |
0.13kg |
