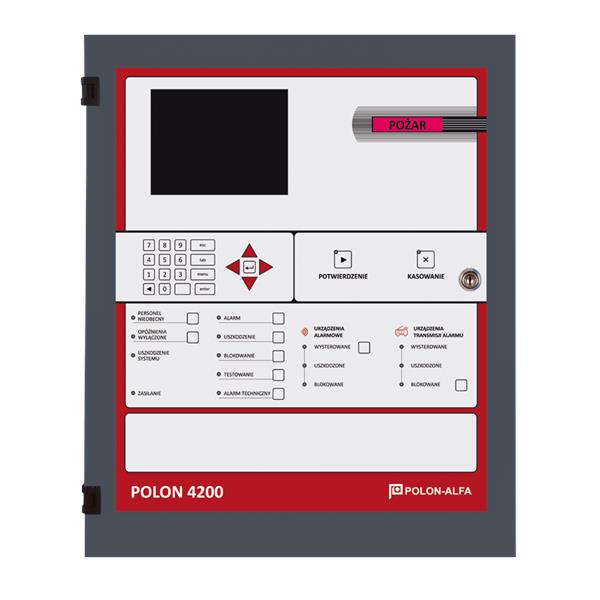

Centrala sygnalizacji pożarowej POLON 4200

Napięcie zasilania: podstawowe

sieć 50Hz, 230V +10% - 15%

Napięcie zasilania: rezerwowe

24V od 17Ah do 38Ah HP7-12 KOBE

Maks. pobór prądu podczas dozorowania

0.4A

Maks. pobór prądu z sieci

0.8A

Dopuszczalna pojemność przewodów linii

300nF

Dopuszczalny pobór prądu z linii dozorowej przez elementy liniowe

50mA (20mA)

Dysponowany prąd do zasilania urządzeń zewnętrznych

0.1A

Elementy liniowe instalowane w liniach dozorowych

wielostanowe czujki szeregu 4043, 4046;

ręczne ostrzegacze pożarowe ROP-4001, ROP-4001H, ROP-4001M, ROP-4001MH;

adaptery ADC-4001M, ADC-4001;

sygnalizatory akustyczne SAL-4001; elementy kontrolno-sterujące EKS-4001;

wielowyjściowe elementy sterujące EWS-4001;

wielowejściowe elementy kontrolne EWK-4001

Bezpotencjałowe nadzorowane wyjście przekaźnikowe

obciążalność prądowa 1A/24V

Liczba linii adresowalnych

4

Liczba wariantów alarmowania

14

Linie sygnałowe (potencjałowe)

2

Liczba czujek na linii

64

Obciążalność wyjścia do zasilania urządzeń zewnętrznych

500mA/24V

Pobór prądu z linii dozorowej przez adapter ADC-4001M

0.5, 1.33, 2.2, 2.5, 6.8, 16mA (w zależności od trybu pracy)

Pobór prądu z linii dozorowej przez elementy typu czujki, ręczne ostrzegawcze, sygnalizator, elementy EKS, EWS, EWK-4001

od 130uA do 170uA (w zależności od typu elementu)

Programowane wyjścia

8 przekaźników o stykach bezpotencjałowych przełącznych 1A/24V; 1 linia sygnałowa o obciążalności 0.5A/24V; 1 linia sygnałowa o obciążalności 0.1A/24V;

Programowane wejścia

2 linie kontrolne

Rezystancja przewodów linii dozorowych

2x100Ohm

Układ pracy linii dozorowej

pętlowy z możliwością eliminacji przerwy lub zwarcia, promieniowy

Współpraca z urządzeniami

klawiatura komputerowa, komputer, system monitoringu cyfrowego, terminale sygnalizacji równoległej TSR-4000

Zakresy programowania czasów

oczekiwania na potwierdzenie alarmu I st. 0-10min;

rozpoznania po potwierdzeniu alarmu I st. 0-10min;

opóźnienia wysterowania wyjść alarm. 0-10min;

Liczba linii dozorowych

4

Maksymalna liczba czujek punktowych na linii

64

Maksymalna liczba czujek liniowych na linii

64

Maksymalna liczba ROP na linii

64

Liczba wyjść przekaźnikowych alarmu ogólnego

1 przełączny

Liczba adresów

na linii dozorowej 64

Liczba stref dozorowych

256

Klasa szczelności

IP 30

Temperatura pracy

od -5°C do 40°C

Wymiary (mm)

483x393x190

Masa

bez akumulatora ok. 11kg
