Centrala systemu RACS CPR32-NET-BRD

Centrala systemu RACS CPR32 NET BRD z interfejsem Ethernet

• obsługa do 32 kontrolerów serii PR...
• możliwość zarządzania przez sieć LAN/WAN
• zegar czasu rzeczywistego z podtrzymaniem bateryjnym
• nieulotny bufor 250.000 zdarzeń
• programowalne linie wejściowe i wyjściowe
• port Ethernet w standardzie 10BASE-T 10/100Mb
• obsługa zewnętrznej karty pamięci
• 2 wyjścia przekaźnikowe 1.5A/30V DC
• 6 wyjść tranzystorowych 1A/15V DC
• szyfrowany protokół komunikacyjny AES128 CBC
• komunikacyjne 2 porty RS485
• zasilanie: 18VAC, 12VDC lub 24VDC

• realizację funkcji anti-passback w odniesieniu do stref dostępu
• sygnalizacja optyczna LED
• 8 wejść NO/NC
• zarządzanie harmonogramami czasowymi i kalendarzami
• integracja z centralami alarmowymi SATEL serii Integra
• integracja z bezprzewodowym systemem zamków Sallis
• możliwość aktualizacji oprogramowania firmowego
• I klasa środowiskowa
• wilgotność: 10 ~ 95%
• temperatura pracy: 5ºC ~ 40ºC
• waga: 200g
• wymiary: 72 x 175 x 33mm

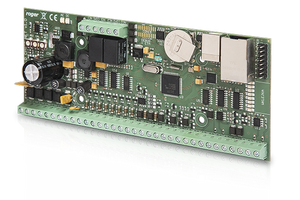

Płyta CPR32-NET-BRD to nowa centrala firmy Roger, wykorzystywana w systemach kontroli dostępu. Następca wcześniej stosowanej centrali CPR32-SE. Rozszerzona  funkcjonalnością  płyta systemu, umożliwia na dodatkowe zarządzanie systemem poprzez sieć LAN/WAN, w oparciu o wbudowany interfejs Ethernet. Centrala jest wyposażona w dwa porty szeregowe pracujące w standardzie RS485, które są wykorzystywane do komunikacji z kontrolerami dostępu. Spośród funkcji dostarczanych przez urządzenie najważniejsze to: centralny bufor zdarzeń, centralny zegar i kalendarz systemu, funkcja globalnego anti-passbacku oraz możliwość łączenia kontrolerów w współbieżnie przezbrajane strefy alarmowe. Centrala CPR32-NET-BRD oferuje ponadto możliwość programowej integracji z centralami alarmowymi serii Integra (firmy SATEL). Zdarzenia są przechowywane w wewnętrznej pamięci FLASH (poj. 240000 zdarzeń) lub na dodatkowej karcie pamięci (30 mln zdarzeń), która stanowi opcjonalne wyposażenie centrali.

Port komunikacyjny Ethernet...

Nową zdolnością wprowadzoną przez firmę Roger w centrali kontroli dostępu CPR32 NET BR jest możliwość komunikacji z urządzeniami i systemami zarządzającymi, które podłączone są do sieci LAN/WAN. Wbudowany port w szczególności wykorzystywany jest do wymiany danych pomiędzy różnymi centralami CPR32NET, pracującymi w ramach jednego systemu kontroli dostępu. Komunikacja z urządzeniem oraz podłączonymi do niego kontrolerami dostępu nie wymaga dodatkowego interfejsu komunikacyjnego i odbywa się wyłącznie za pośrednictwem wbudowanego w centralę portu Ethernet.

Kompatybilność z centralami INTEGRA...

Centrala kontroli dostępu CPR32-NET-BRD została przystosowana do współpracy z centralami alarmowymi INTEGRA firmy SATEL. Pozwala przez to na synchronizacje stanów stref alarmowych pomiędzy systemem alarmowym, a systemem kontroli dostępu, dając przez to możliwość sterowania stanami stref central Satela z poziomu czytników i na odwrót. Połączenie przeprowadzone jest za pośrednictwem interfejsu komunikacyjnego INT-RS (SATEL) podłączonego do portu RS485, zaś w centrali Rogera za pomocą konwertera RS232-RS485.

Rys.2 Przykładowy schemat podłączenia.

Obsługa zewnętrznej karty pamięci...

Centrala CPR32-NET może obsługiwać zewnętrzną kartę pamięci dostępną jako wyposażenie opcjonalne urządzenia. Na dodatkowej karcie o pojemności 4GB możliwe jest archiwizowanie do 30 mln zdarzeń. Lokalizacja gniazda karty pamięci znajduję się pod baterią CR2032.

Rys.3 Wymiary centrali.
