Czujnik dymu optyczny DUR-4046

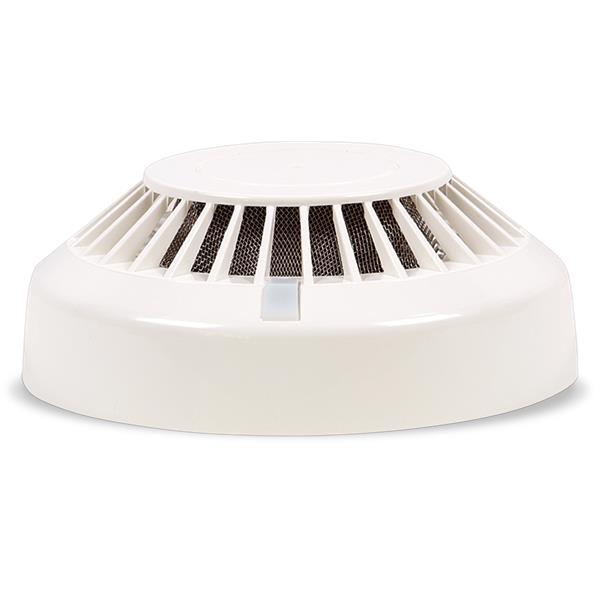

Optyczna czujka dymu DUR 4046

Przeznaczenie...

Procesorowa, optyczna czujka dymu DUR4046 jest przeznaczona do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DUR-4046 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia, jak również kondensacji pary wodnej. Ze względu na wykrywanie pożarów testowych od TF1 do TF5 oraz TF8, czujka ma szerokie zastosowanie w ochronie przeciwpożarowej. Czujki DUR-4046 mogą pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej systemu POLON 4000.

Zasada działania...

Czujka DUR-4046 typu rozproszeniowego, działa na zasadzie pomiaru promieniowania rozproszonego przez cząstki aerozolu (dymu), które dostały się do optycznej komory pomiarowej, do której normalnie nie ma dostępu światło zewnętrzne. Zasadniczą częścią czujki jest układ detekcyjny, w skład którego wchodzą elektroluminescencyjna dioda nadawcza oraz dioda odbiorcza. Diody są zamocowane w taki sposób, aby światło emitowane przez diodę nadawcza nie docierało bezpośrednio do diody odbiorczej. Dopiero, gdy do wnętrza labiryntu czujki dostanie się dym rozpraszjący światło, fotodioda odbiorcza wykryje jego obecność i przy odpowiednim (ściśle określonym) poziomie zadymienia, sygnał o pożarze (po odpowiedniej obróbce przez procesor czujki) zostanie wysłany do centrali sygnalizacji pożarowej. Czujka, dzięki cyfrowemu mechanizmowi samoregulacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej, a także przy zmianach ciśnienia lub w warunkach kondensacji pary wodnej. Po przekroczeniu odpowiedniego progu autokorekcji wysyła ona do współpracującej central sygnał alarmu serwisowego, nie tracąc jednocześnie zdolności do wykrywania pożaru. Zastosowany mikroprocesor oraz odpowiednie oprogramowanie czujek gwarantują przeprowadzenie, z dużą szybkością, analizy zachodzących zjawisk w otoczeniu czujek i wyeliminowanie ewentualnych fałszywych alarmów. Czujki mogą pracować (po wyborze z poziomu centrali odpowiedniego wariantu alarmowania dla danej strefy) w trybie interaktywnym, komunikując się pomiędzy sobą, mogą też przekazywać aktualnie mierzoną wartość analogową czynnika pożarowego. Czujki wysyłają w linię dozorową, oprócz swojego adresu, kodu rodzaju, stanów dozorowania i alarmowania, dodatkowe informacje, takie jak: stan serwisowy, stany związane z uszkodzeniem układów wewnętrznych czujki, zadziałanie izolatora zwarć. Stan alarmowania czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej; stany uszkodzenia, alarmu technicznego, zadziałanie izolatora zwarć - żółtymi rozbłyskami tej diody. Czujki DUR-4046 mają regulowaną z poziomu centrali czułość według trzech progów: normalna, podwyższona lub obniżona. Taka możliwość pozwala na dowolne, indywidualne dostosowanie zdolności wykrywania czujek do konkretnych zastosowań i wymogów otoczenia. Kodowanie adresu czujki odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jej nieulotnej pamięci. Czujki są wyposażone w wewnętrzne izolatory zwarć. Instalowane są w nieadresowalnym gnieździe G-40. Dodatkową sygnalizację optyczną czujki lub grupy czujek można uzyskać przez dołączenie wskaźnika zadziałania WZ-31.
