Czytnik zbliżeniowy USB RUD-2 EM125kHz

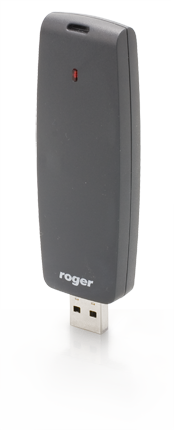

Miniaturowy czytnik transponderów RUD 2

• zasilanie 5 VDC bezpośrednio z portu USB
• średni pobór prądu 80mA
• karty transpondery zbliżeniowe standardu EM 125KHz kompatybilne z EM 4100/4102
• zasięg odczytu do 3cm dla wzorcowej karty ISO w optymalnej lokalizacji względem czytnika
• czas odczytu ok. 1s
• zakres temperatur pracy +5...+45ºC
• wilgotność względna 0 to 95% (bez kondensacji)
• wymiary 88 x 30.5 x 14.5mm
• waga ~ 20g
• zestaw zawiera kabel z podstawką magnetyczną

RUD-2 jest miniaturowym czytnikiem transponderów zbliżeniowych standardu EM 125 kHz. Czytnik jest zasilany z portu szeregowego USB który jest także wykorzystywany do komunikacji z urządzeniem. RUD-2 znajduje zastosowanie jako czytnik do wprowadzania kart do systemu kontroli dostępu typu RACS (wymagany jest RACS 4.3) niemniej może być również obsługiwany z poziomu darmowego programu Roger MiniReader. Dla programistów chcących zintegrować obsługę RUD-2 w innych aplikacjach udostępniona jest biblioteka DLL.

Czytnik RUD-2 może być podłączony bezpośrednio do gniazda USB komputera lub za pośrednictwem dostarczonego w komplecie czytnikiem kabla z podstawką magnetyczną.

Rys.1 Kabel z czytnikiem magnetycznym

Czytnik RUD-2 może być wykorzystywany w następujących sytuacjach:

• jako czytnik do wprowadzania kart w systemie kontroli dostępu RACS
• jako czytnik do odczytu kodów kart za pomocą darmowego programu Roger MiniReader
• jako czytnik do odczytu kodów kart z aplikacjach wykorzystujących bibliotekę DLL

Współpraca z systemem RACS

Program do obsługi systemu kontroli dostępu RACS 4.3 wyświetla na liście dostępnych czytników dostępne czytniki RUD-2. Wczytując nową kartę do systemu lub zmieniając kartę już istniejącą można użyć dowolnego z urządzeń wyświetlonych na liście czytników w tym czytnika RUD-2 (Rys.2).

Rys.2 Program do obsługi systemu kontroli dostępu RACS 4.3

Współpraca z programem Roger MiniReader

Program Roger MiniReader wyświetla na liście dostępnych czytników dostępne czytniki RUD-2. Aby odczytać pojedynczą kartę należy użyć polecenia Czytaj jedną kartę a następnie zbliżyć daną kartę do czytnika. W momencie odczytu kod karty automatycznie pojawia się w tabeli kody kart i towarzyszy temu sygnał akustyczny który można ewentualnie zablokować w opcjach programu. W przypadku użycia komendy Czytaj wiele kart program w pętli odczytuje po kolei zbliżane karty i umieszcza je w tabeli. Przerwanie odczytu uzyskuje się poleceniem Zakończ czytanie. Odczytane kody kart mogą być kopiowane automatycznie do schowka (opcja: Kopiuj przeczytany kod karty do schowka) i w ten sposób przenoszone do innych aplikacji lub zapisywane do pliku tekstowego (opcja: Zapisz (dopisz) przeczytane kody kart do pliku) Rys.3.

Rys.3 Program Roger MiniReader

Rys.4 Program Roger MiniReader

Współpraca z innymi programami

Obsługa czytnika RUD-2 może być zaimplementowana również w innych programach przy wykorzystaniu biblioteki DLL udostępnianej przez producenta czytnika. W tym przypadku logika obsługi czytnika leży całkowicie po stronie autora programu który implementuje obsługę urządzenia.
