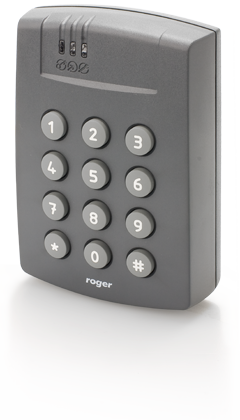

Czytnik zbliżeniowy zew. PRT64EM-G klaw. EM125kHz

Zamek szyfrowy + czytnik zbliżeniowy PRT 64 EM

• obsługa kart standardu EM 125KHz UNIQUE (EM4100/4102)
• praca w warunkach zewnętrznych IP67
• współpraca: transpondery
• możliwość pracy w trybie terminalowym lub autonomicznym
• napięcie zasilania: 10-15 VDC
• pobór prądu (średni): 65mA
• zasięg odczytu:  do 15 cm
• ochrona anty-sabotażowa(Tamper): kontakt NC, 50mA/24V,
• kolor: ciemnoszary, srebrny metalik

• odległości pomiędzy czytnikiem i kontrolerem: maks. 150 m
• odległość pomiędzy dwoma czytnikami PRT: maks. 150 m
• klasa środowiskowa: (wg EN 50131-1),
• temperatura otoczenia: od -25 C do +60°C,
• wilgotność względna: 10 to 95% (bez kondensacji)
• wymiary H x W x D 115 X 80 X 35 mm
• waga: 150g
• gwarancja: 24 miesiące

Zewnętrzny czytnik zbliżeniowy PRT-64-EM 125 kHz, kabel podłączeniowy 0.5m, klawiatura silikonowa z laserowo grawerowanym nadrukiem i podświetleniem, możliwość instalacji bezpośrednio na puszce elektro-instalacyjnej 60mm.

• pracuje w trybie autonomicznym lub terminalowym
• interfejs Wiegand 26/34/42/66 bit
• interfejs RACS (do kontrolerów serii PR)
• sterowanie LED/buzzer z linii wejściowej
• rejestracja 120 użytkowników
• indeksacja użytkowników
• identyfikacja: Karta lub PIN albo Karta i PIN
• dwie programowalne linie we/wy
• jedno programowalne wejście
• współpraca z Czujnikiem Otwarcia i Przyciskiem Wyjścia
• integracja z systemem alarmowym za pośrednictwem linii we/wy
• współpraca z dodatkowym czytnikiem dostępu (obustronna kontrola przejścia)
• współpraca z zewnętrznym modułem rozszerzeń we/wy typu XM-2
• programowanie manualne
• wbudowane wyjście przekaźnikowe 1.5A/24V
• osobne linie wejściowe do sterowania głośnikiem oraz wskaźnikiem LED
• możliwość programowania czytnika z poziomu czytnika zewnętrznego
• możliwość programowania czytnika z komputera PC
• interfejs RS232 do celów transmisji danych i programowania z PC
• praca w otwartym protokole komunikacyjnym RS232 EPSO
• możliwość aktualizacji oprogramowania firmowego (fleszowanie)
• zegar czasu rzeczywistego
• nieulotny bufor 3800 zdarzeń
• program RARC (Windows) do obsługi czytników z poziomu komputera PC

Czytniki serii PRT64-EM zostały zaprojektowane do stosowania w systemach kontroli opartych na identyfikatorach zbliżeniowych standardu EM 125 KHz oraz kodach PIN. Czytnik PRT-64EM może być skonfigurowany do pracy w trybie autonomicznym (Tryb Offline) lub trybie terminalowym (Tryb Online). W trybie autonomicznym czytnik samodzielnie nadzoruje wybrane przejście w oparciu o dane wpisane do jego pamięci. Dostępne są dwa warianty trybu autonomicznego; w pierwszym czytnik wykorzystuje swoje wewnętrzne linie jako programowalne wejścia i wyjścia, w drugim współpracuje z zewnętrznym modułem rozszerzeń we/wy typu XM-2 oraz opcjonalnie z dodatkowym czytnikiem dostępu umożliwiając w ten sposób obustronną kontrolę przejścia. Wariant drugi charakteryzuje się wysokim stopniem bezpieczeństwa gdyż umożliwia separację członu wykonawczego (przekaźnik wykonawczy na ekspanderze XM-2) od członu logicznego (czytnik). W trybie terminalowym czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola czytnika ogranicza się do odczytu numeru karty lub wprowadzonego kodu PIN i przesłaniu danych do urządzenia nadrzędnego który dalej będzie je przetwarzał logicznie. Każdy czytnik PRT-EM może być również wykorzystany jako programator kart Q5 jednakże w tym przypadku wymagana jest do jego obsługi licencjonowana wersja programu RARC (wersja darmowa tego programu nie posiada funkcji programowania kart).

Czytnik serii PRT-EM może być skonfigurowany do jednego z kilku dostępnych trybów pracy, niemniej fabrycznie nowy czytnik jest ustawiony do trybu RACS adres ID=0. Czytnik PRT-EM może być programowany następującymi metodami:

• manualnie z poziomu klawiatury dostępnej na czytniku podstawowym
• manualnie z poziomu klawiatury dostępnej na czytniku dodatkowym
• manualnie metodą wielokrotnego zbliżania tzw. Karty Programującej
• zdalnie z poziomu programu RARC (Windows)

Jeśli czytnik jest przeznaczony do pracy autonomicznej oraz dodatkowo ma być programowany manualnie to w czasie jego konfigurowania należy zaprogramować dwóch użytkowników specjalnych: MASTER i INSTALLER, każdy z nich może mieć kartę i/lub kod PIN. Dowolne karty zbliżeniowe standardu EM 125 KHz mogą pełnić rolę kart MASTER i INSTALLER, dodatkowo, te same karty mogą pełnić rolę kart MASTER/INSTALLER na wielu czytnikach. Czytnik jest dostarczany bez żadnych kart zbliżeniowych, jeśli zachodzi taka potrzeba karty należy zaaranżować we własnym zakresie. Karty MASTER i INSTALLER pełnią również w czytniku rolę Kart Programujących.

Czytniki serii PRT-EM zostały zaprojektowane do stosowania w systemach kontroli opartych na identyfikatorach zbliżeniowych standardu EM 125 KHz oraz kodach PIN. Czytnik PRT-EM może być skonfigurowany do pracy w trybie autonomicznym (Tryb Offline) lub trybie terminalowym (Tryb Online).

W trybie autonomicznym czytnik samodzielnie nadzoruje wybrane przejście w oparciu o dane wpisane do jego pamięci. Dostępne są dwa warianty trybu autonomicznego; w pierwszym z nich czytnik wykorzystuje swoje wewnętrzne linie jako programowalne wejścia i wyjścia, w drugim współpracuje z zewnętrznym modułem rozszerzeń we/wy typu XM-2 oraz opcjonalnie z dodatkowym czytnikiem dostępu umożliwiając w ten sposób obustronną kontrolę przejścia. Wariant drugi charakteryzuje się wysokim stopniem bezpieczeństwa gdyż umożliwia separację członu wykonawczego (przekaźnik wykonawczy na ekspanderze XM-2) od członu logicznego (czytnik).

W trybie terminalowym czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola czytnika ogranicza się do odczytu numeru karty lub wprowadzonego kodu PIN i przesłaniu danych do urządzenia nadrzędnego który dalej będzie je przetwarzał logicznie. Każdy czytnik PRT-EM może być również wykorzystany jako programator kart Q5 jednakże w tym przypadku wymagana jest do jego obsługi licencjonowana wersja programu RARC (wersja darmowa tego programu nie posiada funkcji programowania kart).

Tryb Terminalowy

• Wiegand 26-66bit
• Magstripe (emulacja ABA Track II)
• RACS (do współpracy z czytnikami serii PR)
• RS232, protokół EPSO (protokół dwukierunkowy)
• RS232, numer karty i osobne klawisze, (protokół jednokierunkowy)
• RS232, numer karty i całe kody PIN, (protokół jednokierunkowy)
• Różne opcje transmisji klawiszy i kodów PIN w formatach Wiegand i Magstripe
• Wejście sterujące wskaźnikiem LED
• Wejście sterujące głośnikiem 3.1.3.

Tryb Autonomiczny

• Nieulotna pamięć zdarzeń oraz konfiguracji
• 120 użytkowników z kartą i/lub kodem PIN
• Indeksowanie użytkowników (każdy użytkownik posiada swój numer ID)
• Identyfikacja: Karta lub PIN lub Karta i PIN
• Zegar (100 lat)
• Automatyczna zmiana czasu (zima/lato)
• Rotacyjny bufor 1000 zdarzeń
• Wbudowane wyjście przekaźnikowe 1.5A/30V
• Współpraca z czujnikiem otwarcia i przyciskiem wyjścia
• Sygnalizacja stanów alarmowych oraz dzwonka
• Przezbrajanie systemu alarmowego za pośrednictwem linii we/wy
• Obustronna kontrola przejścia (wymaga zastosowania dwóch czytników serii PRT)
• Współpraca z ekspanderem we/wy typu XM-2 (Tryb Autonomiczny Pełny)
