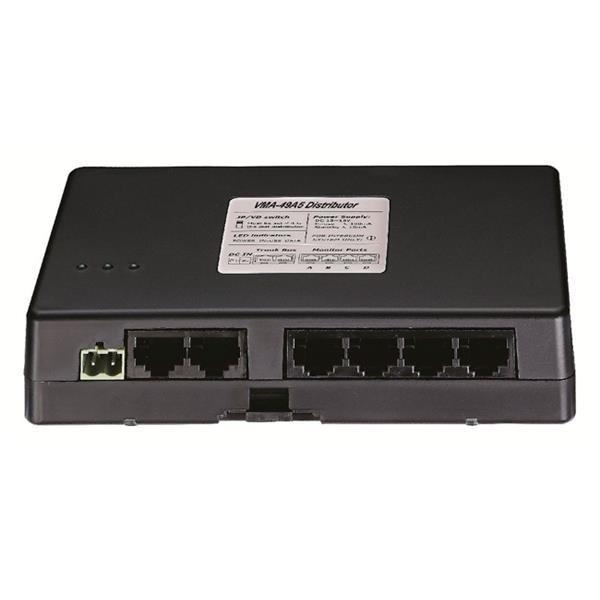

Dystryburor sygnałów (moduł) VMA-49A5 umożliwia transmisję 1 kanału wideo i 1 kanału audio jednocześnie. W praktyce oznacza to iż podczas rozmowy danego lokatora w budynku, nie będzie możliwości jednoczesnego wywołania interkom z udziałem pomiędzy innymi lokatorami podłączonymi do tej samej stacji zewnętrznej. Do jednego dystrybutora istnieje możliwość podłączenia maksymalnie 4 monitorów / unifonów.
Wszystkie monitory w lokalach budynku połączone są z szyną CAT5 systemu poprzez specjalne dodatkowe moduły, zwane dystrybutorami sygnału. istnieje możliwość podłączenia do każdego dystrybutora sygnału maksymalnie 4 monitorów. Zadaniem dystrybutora sygnału jest odpowiednie przetworzenie oraz dopasowanie sygnałów audio i wideo dla każdego monitora. Z reguły instaluje się je na piętrach budynku. Moduły posiadają wbudowane specjalne zabezpieczenie, dzięki któremu uszkodzenie pojedynczego monitora w lokalu nie sparaliżuje pracy pozostałej części systemu.
System EURA PROFESSIONAL CAT5 jest idealnym rozwiązaniem dla obiektów mieszkalnych z dużą liczbą użytkowników, opracowanym według innowacyjnej technologii. Umożliwia instalację wideodomofonową maksymalnie aż w 239 blokach mieszkalnych do 512 użytkowników w jednym bloku. Transmisja sygnałów oparta jest głównie na wykorzystaniu skrętki CAT5, zaś do zasilania systemu wymagane jest użycie dodatkowego przewodu 2-żyłowego.
Główne elementy systemu to:
- stacje (kasety) zewnętrzne, instalowane przy głównych wejściach do budynków,
- monitory instalowane wewnatrz lokali mieszkalnych, przeznaczone do komunikacji audio-wizualnej z osobą przy wejściu,
- konwertery IP,
- dystrybutory sygnału, instalowane na piętrach poszczególnych budynków,
- zasilacze,
- inne dodatkowe akcesoria.
System EURA PROFESSIONAL CAT5 udostepnia nie tylko typowe funkcje jak wywołanie, rozmowa, monitoring, sterowanie ryglem wejściowym, alarm w sieci. Dostępne są także różne zaawansowane funkcje, jak np.:
- sterowanie windą,
- rejestracja zdjęć osób odwiedzających w pamięci centralnej,
- obsługa z konsolą centralną (np. portierską)
- PC lub konsola portierska jako centrum zarządzania i sterowania całym systemem.
- sterowanie dodatkowymi urządzeniami, np. oświetleniem lub windą.
Dzięki wykorzystaniu standardowego przewodu typu CAT5 oraz złącz RJ45, system K5 znacznie eliminuje trudności związane z instalacją okablowania, minimalizuje błędy i zakłócenia w transmisji synałów. Praca instalatora praca jest łatwiejsza, szybsza i nie wymaga dużego nakładu kosztów dla konkretnego projektu. Protokół TCP/IP czyni system bardziej stabilnym przy dużej ilości lokatorów w jednym budynku.
Pojemnośc i funkcje systemu:
• Maksymalnie 512 mieszkania w 1 bloku
• Maksymalnie 8 stacji zewnętrznych w 1 bloku
• Maksymalnie 3 monitory w jednym lokalu mieszkalnym
• Maksymalnie 239 bloków w całej sieci
• Maksymalnie 14 konsoli centralnych na system (6 komputerów PC +8 konsol portierskich)
• Funkcja dystrybucji sygnału, dzięki której każdy monitor ma przydzielony swój własny kanał komunikacyjny; rozwiązanie takie zapewnia, że każda usterka po stronie pojedynczego monitora nie sparaliżuje pracy pozostałej części systemu
• System umożliwia wykorzystanie istniejących w sieci kabli CAT5, bez potrzeby jakichkolwiek prac murarskich, co pozwala znacznie zaoszczędzić koszty instalacji
• Otwartośc systemu zapewniająca nie tylko szybki i łatwy montaż ale także jego łatwą modernizację
• Możliwość transmisji sygnału na długich dystansach - system automatycznie wyrównuje i wzmacnia sygnały audio i wideo , zapewniając wysoką skuteczność transmisji nawet na dużych odległościach
• sygnały audio i wideo są przesyłane oddzielnie, co zwiększa odpornośc systemu na ewentualne zakłócenia
• Możliwość stosowania różnych konfiguracji spełniających różne wymagania, co czyni system bardziej wydajnym
• Rozbudowane oprogramowanie IP-AGENT do zarządzania systemem
• Szybka i wygodna obsługa, oprogramowanie wykrywa niedostępne w sieci urządzenia, aktualizację można przeprowadzić on-line za pośrednictwem sieci LAN.
NAZWA OPISU SZCZEGÓŁOWEGO:
|
TREŚĆ OPISU SZCZEGÓŁOWEGO:
|
Napięcie zasilania
|
24V DC
|
Pobór prądu w stanie czuwania
|
10 mA
|
Pobór prądu podczas pracy
|
150 mA
|
Rodzaj komunikacji
|
przewodowa
|
Parametry sygnału video
|
1Vp-p 75 ohm CCIR
|
Wymiary - wysokość
|
88 mm
|
Wymiary - szerokość
|
140 mm
|
Wymiary - głębokość
|
32 mm
|
Typ połączenia (wtyk/gniazdo)
|
RJ45
|
Temperaturowy zakres pracy
|
-10ºC...+40ºC
|
Typ opakowania
|
Karton
|
Wymiary opakowania - wysokość
|
36 mm
|
Wymiary opakowania - szerokość
|
163 mm
|
Wymiary opakowania - głębokość
|
126 mm
|
