Interfejs USB-RS do central CB32

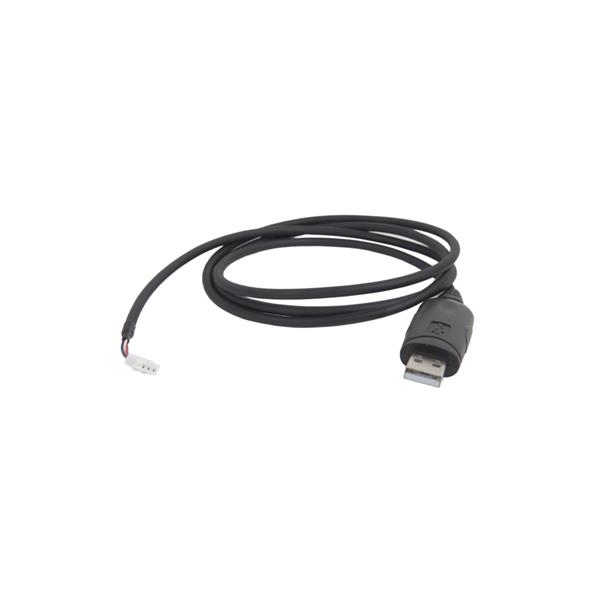

Kabel-adapter USB-RS służy do podłączenia niektórych urządzeń produkcji Elmes Elektronik z komputerem PC, np:

• centrali CB32 od wersji 3.00,

• starszych wersji modułu GSM2 (nie posiadających złącza mini-USB),

• starszych wersji odbiornika RD448 i RD1000.

Kabel ten posiada wbudowany układ scalony, który zamienia sygnały występujące na złączu USB na sygnały szeregowej transmisji RS (RX i TX) o poziomach napięć 0/3,3V, wymagane przez podłączane urządzenie. Kabel ten wymaga zainstalowania odpowiednich sterowników - patrz odnośniki u góry strony.

W zależności od wersji kabla (patrz oznaczenie kabla), procedura instalacji jest różna:

• Dla kabli oznaczonych: „Prolific” lub „USB-RS Adapter ver. 1B, najpierw należy zainstalować sterowniki poprzez uruchomienie odpowiedniego pliku .exe znajdującego się w katalogu „..\USB cable drivers\VER 1B (Prolific)”, a następnie podłączyć kabel do portu USB komputera.

• Dla kabli oznaczonych: „FTDI" lub "USB-RS Adapter ver. 1A" oraz dla pozostałych wersji kabli (ver. 1C, 1D, 1E, itd.), należy najpierw podłączyć kabel do portu USB komputera. System powinien wykryć nowe urządzenie: „USB Serial Converter”.

Następnie system zapyta o sterowniki do tego urządzenia – w odpowiedzi na pytanie: „Czy system Windows może połączyć się z witryną Windows Update aby wyszukać sterowniki ?” należy wybrać opcję: „Nie, nie tym razem”, a w odpowiedzi na kolejne pytanie należy wybrać opcję: „Zainstaluj z listy lub określonej lokalizacji”.

Następnie należy podać katalog odpowiadający wersji posiadanego kabla, czyli np. dla kabla w wersji 1C należy podać: „..\USB cable drivers\VER 1C”, a dla kabli 1D, 1E, 1F, 1G, 1H katalog: „..\USB cable drivers\VER 1D..1H”.

Po zainstalowaniu sterownika system wykryje kolejne urządzenie: „USB Serial Port”. W tym przypadku postępujemy identycznie jak poprzednio, podając przy pytaniu o lokalizację sterownika ten sam katalog co poprzednio.

W katalogu "VER 1F Win7" dostępne są sterowniki pod Windows 7 64bit, ale tylko dla kabli w wersji 1F . W przypadku posiadania innej wersji kabla pozostają niestety tylko: Windows XP, Vista 32-bit, lub Windows 7 32-bit.
