Kontroler dostępu wew. PR302

Kontroler dostępu PR 302

• wbudowany czytnik zbliżeniowy EM 125 kHz
• możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
• współpraca z czytnikami serii PRT (Roger) i innych standardów (Wiegand 26..66 bit, Magstripe, Clock&Data i inne)
• zasilanie 12VDC
• trzy programowalne linie wejściowe NO/NC
• dwa programowalne wyjścia tranzystorowe 1A
• jedno programowalne wyjście przekaźnikowe 1.5A/30V
• komunikacja przez RS485
• 32.000 zdarzeń w wewnętrznym buforze pamięci

• dowolna topologia magistrali komunikacyjnej
• 4000 użytkowników
• 99 harmonogramów czasowych
• 250 grup dostępu
• 32.000 zdarzeń w wewnętrznym buforze pamięci
• lokalny anti-passback
• globalny anti-passback (wymagany CPR32-SE w systemie)
• możliwość dołączenia ekspandera we/wy typu XM-2
• integracja z systemem alarmowym za pośrednictwem linii we/wy
• tryby drzwi: Normalny, Zablokowane, Odblokowane i Warunkowo Odblokowane
• tryby identyfikacji: Karta lub PIN, Karta i PIN, tylko Karta,Tylko PIN
• funkcja Dwóch Użytkowników, tryb Podwójnej Identyfikacji i inne zaawansowane funkcje KD
• szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
• zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
• możliwość podziału systemu na podsystemy
• współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
• ochrona antysabotażowa (tamper)
• znak CE

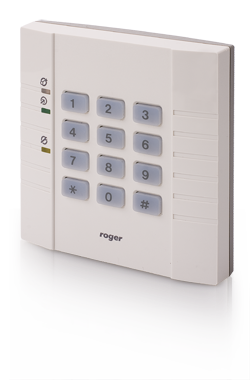

Wewnętrzny kontroler dostępu, wbudowany czytnik zbliżeniowy EM 125 kHz, zaciski śrubowe, silikonowa klawiatura z podświetleniem, możliwość samodzielnego przezbrojenia kontrolera do wersji bez klawiatury.

Kontroler PR-302 udostępnia funkcję wyznaczania osób do losowej kontroli. Funkcja ta znajduje zastosowanie w obiektach gdzie ze względu na ryzyko utraty mienia wymagana jest kontrola osób opuszczających teren obiektu (zakłady pracy, sklepy, centra logistyczne itp.).

Kontroler PR 302 Został on zaprojektowany do współpracy z czytnikiem serii PRT (Roger). Kontroler PR 302  współpracuje również z czytnikami pracującymi w standardzie Wiegand oraz Magstripe. Pozwala on na zarejestrowanie do 4000 użytkowników, każdy z użytkowników możne posiadać kartę oraz kod PIN.

Oprogramowanie firmowe (firmware) kontrolerów może być aktualizowane po instalacji z poziomu komputera (fleszowanie). Kontroler może działać całkowicie samodzielnie (Trybie Autonomiczny) lub być elementem Zintegrowanego Systemu Kontroli Dostępu (Tryb Sieciowy). Programuje się z poziomu komputera, nie ma możliwości programowania manualnego, aczkolwiek istnieje zestaw komend i poleceń które można wprowadzać do kontrolera lokalnie z poziomu klawiatury ale służą one do sterowania jego pracą a nie do programowania. Przesyłanie ustawień do kontrolerów odbywa się metodą transakcyjną co oznacza że w przypadku nieudanej próby programowania kontroler przywraca poprzednie ustawienia i można wtedy ponownie podjąć próbę jego programowania, cecha ta jest szczególnie istotna gdy kontroler (system) jest rozproszony terytorialnie i zarządzany zdalnie przez sieć komputerową. Komunikacja z kontrolerami (systemem) przeznaczony jest do dozoru jednego przejścia przy czym może ono być kontrolowane po jednej lub po dwóch stronach. Kontroler ten obsługuje logicznie dwa punkty identyfikacji (czytniki) zwane odpowiednio terminalem ID0 oraz terminalem ID1. Posiada wbudowany czytnik który jest logicznie traktowany jako terminal ID1. wymaga zastosowania odpowiedniego interfejsu komunikacyjnego (np. UT-2, UT-2USB lub UT-4). PR302 - Firmware v.2.04.1553

Rys.1 Lokalizacja zworek i przycisków

Rys.2 Kontroler PR302 wymiary i widok

Rys.3 Typowy schemat instalacji kontrolera PR302

Rys.4 Przykład realizacji trybu Wejście Komisyjne po obu stronach przejścia
