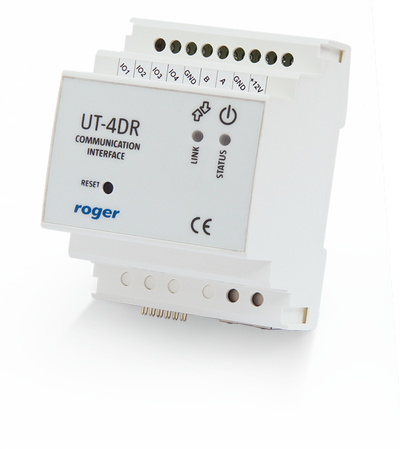

Interfejs RS485 - Ethernet UT4DR
Charakterystyka...
Interfejs UT 4DR jest urządzeniem które umożliwia komunikację z systemem kontroli dostępu RACS 4 za pośrednictwem sieci komputerowej 10/100 BaseT Ethernet. Oprócz podstawowej funkcji, interfejs udostępnia 4 linie zewnętrzne które mogą być skonfigurowane jako wejścia lub wyjścia i obsługiwane z poziomu przeglądarki sieciowej lub za pomocą komend protokołu Telnet. Właściwość ta stwarza warunki do wykorzystania go poza systemem kontroli dostępu RACS jako zdalnego portu wejść/wyjść sterowanego za pośrednictwem sieci komputerowej. Moduł elektroniczny interfejsu jest umieszczony w obudowie z tworzywa sztucznego przeznaczonej do montażu na szynie DIN 35mm.
Wykorzystanie interfejsu...
Interfejs UT-4DR może być wykorzystany do programowania pojedynczego kontrolera dostępu serii PR lub do obsługi sieciowego systemu kontroli dostępu składającego się z wielu kontrolerów podłączonych do magistrali komunikacyjnej RS485. Interfejs UT-4DR zapewnia dwukierunkowy przepływ danych pomiędzy urządzeniami kontroli dostępu a programem zarządzającym PR Master. Oprogramowanie systemu kontroli dostępu zostało przystosowane do obsługi gałęzi systemu (podsystemów) za pośrednictwem sieci komputerowych. W czasie konfiguracji systemu w programie PR Master należy wskazać port komunikacyjny (TCP/IP) oraz wybrać typ interfejsu (UT-4DR). W oparciu o te dane program automatycznie dopasuje parametry czasowe transmisji aby zagwarantować skuteczne funkcjonowanie połączenia komunikacyjnego pomiędzy komputerem a zarządzanym systemem.
Rys.1 Przykładowy schemat podłączenia modułu UT-4DR w systemie RACS.
