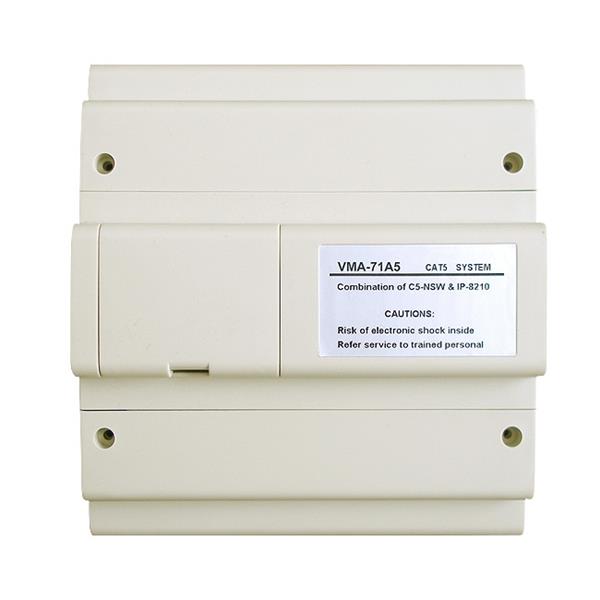

Moduł kontrolny z wbudowanym konwerterem sieciowym VMA-71A5 przejmuje funkcje całego systemu CAT5, w przypadku bardziej rozbudowanych systemów, gdzie np. jedna nadrzedna stacja zewnętrzna (zainstalowana np. przy głównej bramie wjazdu na osiedle) komunikuje się z podrzędnymi stacjami zewnętrznymi (zainstalowanymi przy wejściach do klatek schodowych poszczególnych budynków). Zadaniem modułu jest zarządzanie wszystkimi sygnałami danych systemu.
Charakterystyka modułu:
• Wbudowany układ Watchdog na wypadek awarii
• Wskaźniki optyczne LED informujące o statusie systemu
• Standardowe połaczenie za pomocą wtyków RJ45
• Regulacja głosnosci kanału audio
• Interfejs sieciowy TCP/IP z mozliościa dostępu przez sieci szerokopasmowe
• Zastosowany protokół video MPEG4 oraz protokół audio G.729
• Wbudowany port do komunikacji przez Ethernet 100Mbit oraz port transmisji szeregowej RS485
System EURA PROFESSIONAL CAT5 jest idealnym rozwiązaniem dla obiektów mieszkalnych z dużą liczbą użytkowników, opracowanym według innowacyjnej technologii. Umożliwia instalację wideodomofonową maksymalnie aż w 239 blokach mieszkalnych do 512 użytkowników w jednym bloku. Transmisja sygnałów oparta jest głównie na wykorzystaniu skrętki CAT5, zaś do zasilania systemu wymagane jest użycie dodatkowego przewodu 2-żyłowego.
Główne elementy systemu to:
- stacje (kasety) zewnętrzne, instalowane przy głównych wejściach do budynków,
- monitory instalowane wewnatrz lokali mieszkalnych, przeznaczone do komunikacji audio-wizualnej z osobą przy wejściu,
- konwertery IP,
- dystrybutory sygnału, instalowane na piętrach poszczególnych budynków,
- zasilacze,
- inne dodatkowe akcesoria.
System EURA PROFESSIONAL CAT5 udostepnia nie tylko typowe funkcje jak wywołanie, rozmowa, monitoring, sterowanie ryglem wejściowym, alarm w sieci. Dostępne są także różne zaawansowane funkcje, jak np.:
- sterowanie windą,
- rejestracja zdjęć osób odwiedzających w pamięci centralnej,
- obsługa z konsolą centralną (np. portierską)
- PC lub konsola portierska jako centrum zarządzania i sterowania całym systemem.
- sterowanie dodatkowymi urządzeniami, np. oświetleniem lub windą.
Dzięki wykorzystaniu standardowego przewodu typu CAT5 oraz złącz RJ45, system K5 znacznie eliminuje trudności związane z instalacją okablowania, minimalizuje błędy i zakłócenia w transmisji synałów. Praca instalatora praca jest łatwiejsza, szybsza i nie wymaga dużego nakładu kosztów dla konkretnego projektu. Protokół TCP/IP czyni system bardziej stabilnym przy dużej ilości lokatorów w jednym budynku.
Pojemnośc i funkcje systemu:
• Maksymalnie 512 mieszkania w 1 bloku
• Maksymalnie 8 stacji zewnętrznych w 1 bloku
• Maksymalnie 3 monitory w jednym lokalu mieszkalnym
• Maksymalnie 239 bloków w całej sieci
• Maksymalnie 14 konsoli centralnych na system (6 komputerów PC +8 konsol portierskich)
• Funkcja dystrybucji sygnału, dzięki której każdy monitor ma przydzielony swój własny kanał komunikacyjny; rozwiązanie takie zapewnia, że każda usterka po stronie pojedynczego monitora nie sparaliżuje pracy pozostałej części systemu
• System umożliwia wykorzystanie istniejących w sieci kabli CAT5, bez potrzeby jakichkolwiek prac murarskich, co pozwala znacznie zaoszczędzić koszty instalacji
• Otwartośc systemu zapewniająca nie tylko szybki i łatwy montaż ale także jego łatwą modernizację
• Możliwość transmisji sygnału na długich dystansach - system automatycznie wyrównuje i wzmacnia sygnały audio i wideo , zapewniając wysoką skuteczność transmisji nawet na dużych odległościach
• sygnały audio i wideo są przesyłane oddzielnie, co zwiększa odpornośc systemu na ewentualne zakłócenia
• Możliwość stosowania różnych konfiguracji spełniających różne wymagania, co czyni system bardziej wydajnym
• Rozbudowane oprogramowanie IP-AGENT do zarządzania systemem
• Szybka i wygodna obsługa, oprogramowanie wykrywa niedostępne w sieci urządzenia, aktualizację można przeprowadzić on-line za pośrednictwem sieci LAN.
NAZWA OPISU SZCZEGÓŁOWEGO:
|
TREŚĆ OPISU SZCZEGÓŁOWEGO:
|
Napięcie zasilania
|
18V DC
|
Pobór prądu w stanie czuwania
|
230 mA
|
Pobór prądu podczas pracy
|
330 mA
|
Rodzaj komunikacji
|
TCP/IP
|
Parametry sygnału video
|
1Vp-p 75 ohm CCIR
|
Wymiary - wysokość
|
140 mm
|
Wymiary - szerokość
|
150 mm
|
Wymiary - głębokość
|
60 mm
|
Typ połączenia (wtyk/gniazdo)
|
RJ45
|
Temperaturowy zakres pracy
|
-10ºC...+40ºC
|
Typ opakowania
|
Karton
|
Wymiary opakowania - wysokość
|
160 mm
|
Wymiary opakowania - szerokość
|
153 mm
|
Wymiary opakowania - głębokość
|
70 mm
|
|
