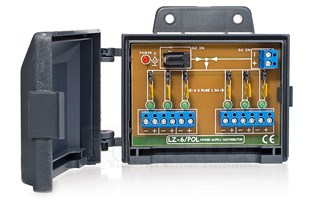

Łączówka rozgałęźnik zasilania DC LZ-6/POL-G 6x1,5

LZ-6/POL jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 6 wyjść (6 gniazd 2.1/5.5), z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.

Łączówka posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-6/POL-G.

Urządzenie można zastosować do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami zasilającymi kabla YAP75, przeznaczonymi do zasilania kamer. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0.5mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.

Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0.59/3.7+2x0.5.

Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).

Bezsprzeczną zaletą stosowania LZ-6/POL-G przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

Łączówka po podłączeniu wszystkich wyjść oraz wejścia:

Konstrukcja obudowy umożliwia zamocowanie łączówki na ścianie jak i na maszcie, np.opaską zaciskową:
