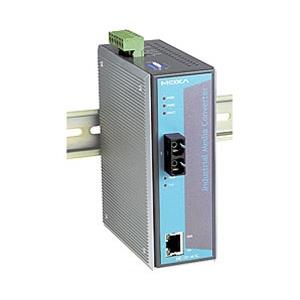

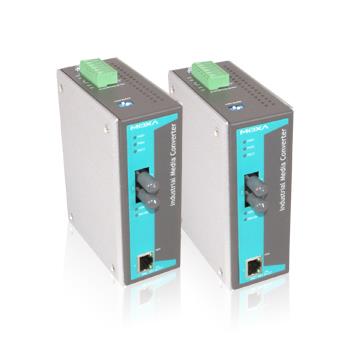

Mediakonwerter przemysłowy IMC-101-M-ST DIN-35
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 18453
- Opis produktu
- Recenzje produktu (0)
Industrial Media Converter IMC-101 to generacja wysokiej klasy przemysłowych media konwerterów. Zaprojektowane do pracy w trudnych warunkach przemysłowych, umożliwiają stworzenie niezawodnej i pewnej sieci w każdym przedsiębiorstwie.
IMC-101 jest to konwerter pomiędzy skrętką (RJ-45), a światłowodem (złącze SC lub ST, światłowód jedno lub wielomodowy). Zastosowanie jako medium transmisyjnego światłowodu ma dwie zasadnicze zalety: dany sygnał może być przesyłany na znacznie większe odległości (dla światłowodu jednomodowego odległość ta wynosi nawet 80km, a w przypadku transmisji po skrętce tylko 100m). Drugą przyczyną jest to, że sygnał świetlny przesyłany w światłowodzie nie jest czuły na jakiekolwiek zakłócenia pola elektromagnetycznego występujące w przemyśle (nie ma wpływu na jakość sygnału umiejscowienie światłowodu- można go położyć np. w okolicach linii wysokiego napięcia lub w okolicy dużych silników elektrycznych).
IMC-101 został zaprojektowany do pracy w trudnych warunkach przemysłowych, w temperaturze od 0 do 60 stopni C lub w przypadku wersji rozszerzonej aż od -40 do 75 stopni C . Posiada dwa wejścia zasilania: jedno podstawowe oraz drugie zapasowe. W przypadku utraty zasilania z wejścia podstawowego, konwerter samoczynnie przełącza się na wejście redundantne, nie przerywając swojej pracy, dzięki czemu zapewniona jest ciągłość funkcjonowania sieci.
Wyposażony jest on również w dodatkowy przekaźnik alarmowy, rozwierany w przypadku wystąpienia w sieci utraty zasilania, bądź awarii któregoś z portów. Funkcjonalność taka pozwala na szybkie wprowadzenie procedur w sytuacjach awaryjnych.
Konwertery IMC-101 obsługują połączenia Ethernet 10/100BaseT(X) z 10/100Mb/s auto-negotiation oraz auto-MDI/MDI-X. Dodatkowo posiadają zaimplementowany protokół Link Fault Pass-Through. Mechanizm ten, w przypadku zerwania połączenia po jednej stronie, automatycznie zamyka połączenie po drugiej stronie konwertera, dzięki czemu informacja o awarii jest natychmiast propagowana do stacji końcowych i tym samym są one poinformowane o bezcelowości uporczywej próby nawiązania połączenia poprzez tą ścieżkę. Łącze to, dzięki wspomnianemu mechanizmowi, automatycznie ponownie się podniesie z chwilą usunięcia awarii. W przypadku konwerterów nie wyposażonych w ten mechanizm, informacja o zerwaniu połączenia nie jest propagowana dalej poprzez ścieżkę, przez co stacje końcowe nadal próbują nawiązać komunikację tą drogą, pomimo utraty fizycznego połączenia.
Industrial Media Converter IMC-101 to konwertery przeznaczone do zastosowań w trudnych warunkach przemysłowych, gdzie stabilność i niezawodność sieci są zagadnieniami kluczowymi.
Przemysłowy media konwerter skrętka-światłowód przeznaczony do montażu na szynie DIN
- wysokiej klasy media konwerter zaprojektowany do pracy w trudnych warunkach przemysłowych
- światłowód jedno lub wielomodowy, złącza SC lub ST
- zaimplementowany mechanizm Link Fault Pass-Through
- temperatura pracy 0°...+60° C lub -40°...+75° C dla wersji rozszerzonej
- Technologia
| Standards | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), 100BaseFX |
- Interfejsy
| RJ45 Ports | 10/100BaseT(X) |
| Fiber Port(s) | 100BaseFX (SC/ST connectors) |
| LED Indicators | PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber port), FDX/COL (Fiber port) |
| DIP Switches | 100BaseFX Full/Half duplex selection, port break alarm mask |
| Alarm Contact | One relay output with current carrying capacity of 1A @ 24 VDC |
- Światłowód
| Min. TX Output | Mulit mode: -20 dBm Single mode: 0 to 40 km, -5 dBm 0 to 80 km, -5 dBm |
| Max. TX Output | Mulit mode: -10 dBm Single mode: 0 to 40 km, 0 dBm 0 to 80 km, 0 dBm |
| RX Sensitivity | -32 dBm (Multi),-34 dBm (Single) |
| Distance | Multi mode: 0 to 5 km, 1300 nm (50/125?m, 800 MHz*km) 0 to 4 km, 1300nm (62.5/125?m, 500 MHz*km) Single mode: 0 to 40 km, 1310nm (9/125?m, 3.5 PS/(nm*km)) 0 to 80 km, 1550nm (9/125?m, 19 PS/(nm*km)) |
- Zasilanie
| Input Voltage | 24 VDC (12 to 48 VDC), redundant inputs |
| Power Consumption | (@ 24 V): 0.16A |
| Overload Current Protection | 1.1A |
| Connection | Removable terminal block |
| Reverse Polarity Protection | Present |
- Instalacja
| Enclosure | Metal, IP30 protection |
| Weight | 630 g |
| Dimensions | 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in) |
| Installation | DIN-Rail mounting, wall mounting (optional kit) |
- Warunki zewnętrzne
| Operating Temperature | 0 to 60°C (32 to 140°F), -40 to 75°C (-40 to 167°F) for T models |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
- Certyfikaty i gwarancja
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
| Safety | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| Hazardous Location | UL/cUL Class1, Division 2, Groups A, B, C, and D, ATEX Class1, Zone 2, Ex nC IIC (IMC-101-M-ST, IMC-101-S-SC-80 pending) |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| MTBF (meantime between failures) | 401,000 hrs Database: MIL-HDBK-217F: GB 25˚C |
| Maritime | DNV, GL |
