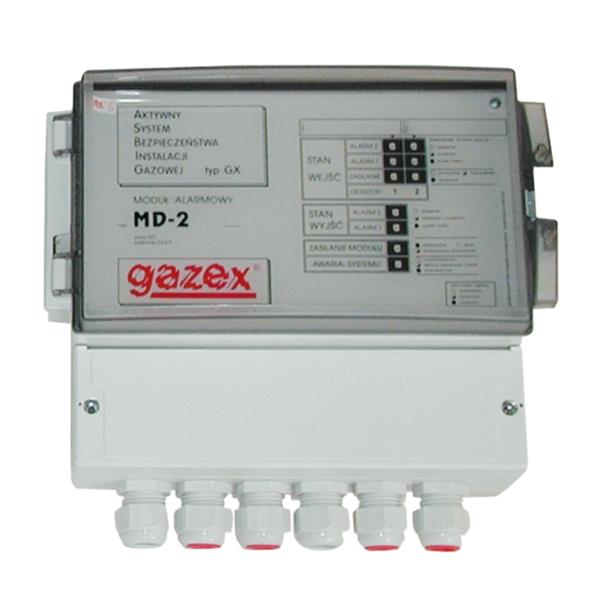

Moduł alarmowy MD-2 kontroli 2 detektorów

Dwuprogowe moduły alarmowe typu MD-2, MD-4 są przeznaczone do kontroli i zasilania detektorów gazów typu DEX®/F oraz typu DG/F produkcji GAZEX, do stosowania w Dwuprogowym Systemie Detekcji Gazów lub w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej® GX.

Moduł alarmowy MD może kontrolować do dwóch (MD-2) lub do czterech (MD-4) detektorów. Moduł MD może sterować dodatkowymi zewnętrznymi sygnalizatorami optycznymi i akustycznymi oraz umożliwia sterowanie i współpracę z innymi urządzeniami przez wyjścia stykowe. Posiada możliwość współpracy z innymi modułami lub systemami przez wejścia optoizolowane. W wersji MD…Z może sterować zaworem odcinającym.

Cechy i realizowane funkcje

• zasilanie poszczególnych detektorów dwuprogowych (9V=, z kontrolą obciążenia)

• kontrola stanu połączenia przewodowego z detektorami (sygnalizuje przerwanie dowolnej żyły)

• sygnalizacja optyczna i pamięć stanów alarmowych każdego detektora oraz wyjść sterujących

• zasilanie 12v dodatkowych urządzeń zewnętrznych (niskoprądowe)

• wejścia napięciowe 12V (galwanicznie separowane) do współpracy z dodatkowymi modułami (kaskadowo)

• wyjścia alarmowe napięciowe 12V – zasilanie dodatkowych sygnalizatorów optycznych i akustycznych.

• wyjścia stykowe (galwanicznie odseparowane) – sterowanie wentylatorami, stycznikami, tablicami informacyjnymi

• wyjście stykowe „AWARIA” (galwanicznie odseparowane) – informuje o stanie awaryjnym modułu lub braku zasilania.

• dla MD…Z: wyjście wysokoprądowe 12V do sterowania zaworem odcinającym typu MAG (z kontrolą podłączenia)
