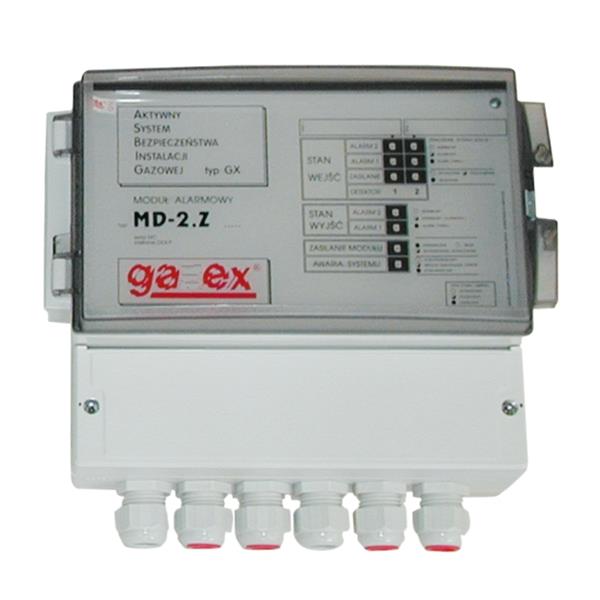

Moduł alarmowy MD-2.Z kontroli 2 detektorów ASBIG

 Centrala MD-2.Z może kontrolować pracę od jednego do dwóch detektorów DEX/F lub DG/F.
 Moduł sterujący zaworem odcinającym (elektromagnetycznym) MAG-3 lub ZB w systemie ASBIG ® GAZEX.
 Sygnalizacja optyczna i pamięć stanów alarmowych każdego z detektorów oraz stanów wyjść sterujących,
 kontrola sprawności połączenia przewodowego modułu z zaworem, sygnalizacja przerwania dowolnej żyły.
 Możliwość zamknięcia elektrozaworu odcinającego poprzez ręczne wyzwolenie wyjściowych sygnałów sterujących
 (bez konieczności generowania sygnałów alarmowych detektorów).
 Sygnalizacja przekroczenia zalecanego okresu kalibracji (przy zachowaniu pełnej funkcjonalności detektora) lub
 trwałego uszkodzenia sensora.
 WEJŚCIA alarmowe (galwaniczne, separowane) z możliwością współpracy z dodatkowymi modułami (kaskadowo).
 WYJŚCIA alarmowe (napięciowe 12V) do sterowania dodatkowymi sygnalizatorami akustycznymi i optycznymi.
 WYJŚCIA stykowe (galwanicznie odseparowane od układu) do sterowania wentylatorami, stycznikami, etc.
 WYJŚCIE stykowe "AWARIA" (galwaniczne odseparowane) do sygnalizacji stanu awaryjnego modułu.

Zastosowanie:

Napięcie zasilania

230V~ (dopuszczalne wahania +10/-14%)

Pobór mocy

max 15W

Temperatura pracy

zalecana optymalna: +5°C do 35°C,
dopuszczalna stale: -10°C do 40°C,
dopuszczalna okresowo (<2h/24h): -15°C do 45°C

Ilość kanałów pomiarowych (max ilość detektorów)

2 detektory dwuprogowe

Poziomy alarmowe

dwa: ostrzegawczy - ALARM 1 (A1), odcinający - ALARM 2 (A2)

Pamięć alarmu

dla każdego kanału i każdego poziomu - optyczna, zbiorcza, akustyczna,
pamięć sygnałów wyjściowych każdego poziomu - optyczna (możliwość wyłączenia)

Kasowanie pamięci

przyciskiem na płycie czołowej (dostęp po uniesieniu pokrywy)

Blokada sygnałów

wejścia: ok. 60 s, po włączeniu zasilania;
wyjścia: ok. 20 s (opóźnienie), możliwość stałej blokady (tryb serwisowy)

Sygnalizacja optyczna
(osobno dla każdego detektora)

A1 - lampka LED czerwona - przekroczenie I progu stężenia gazu;
A2 - lampka LED czerwona - przekroczenie II progu stężenia gazu;
przekroczenie zalecanego okresu kalibracji detektora (z inteligentnym sensorem DEX/N) - pulsowanie tylko lampki A2 Stanu Wejść określonego detektora

Sygnalizacja akustyczna

wewnętrzny głośnik piezoceramiczny, głośność ok. 60 dB, możliwość wyłączenia

Zasilanie czujników

9V=, zabezpieczone przed zwarciem i przekroczeniem prądu

Sygnalizacja awarii

MODUŁU: lampka LED żółta AWARIA SYSTEMU;
DETEKTORA DEX/P: pulsujące lampki ALARM1 i ALARM2

Sygnalizacja zasilania detektorów

Lampka LED zielona (osobno dla każdego detektora), sygnalizacja przeciążenia

Szybkie wyzwalanie sygnałów wyjściowych

ręczne, przyciskiem TEST, jednoczesne dla obu progów

Kontrola zasilania modułu

lampka LED, zielona; wskazuje także stan wygrzewania

Wyjścia stykowe

zwierne i rozwierne dla A1, A2 i AWARIA, beznapięciowe; obciążalność: max 4A (przy obc. rezystancyjnym) lub max 2A (przy obc. indukcyjnym - silniki) lub max 0,6A (przy obc. czysto indukcyjnym - świetlówki); max 230V~ lub 24V= (AWARIA: max 30V~ lub 24V=)

Wyjścia napięciowe

do podłączenia sygnalizatorów SL-31, SL-21, S-3, LD-2: 12V=, niestabilizowane, dla stanów A1 i A2; sumaryczne obciążenie max 0,3A
do sterowania zaworem: 12V=, impulsowe, wysokoprądowe
do zasilania modułu MDX lub innych urządzeń, obc. max 0,2A

Wejścia alarmowe

do kaskadowego łączenia modułów lub innych urządzeń: napięciowe 12V= (5÷16V, max 20 mA) dla A1, A2; bezzwłoczne, galwanicznie odseparowane od innych obwodów MD; do kaskadowego łączenia modułów lub innych urządzeń

Obudowa, wymiary, waga

140 x 85 x 55 mm, obudowa z tworzywa ABS, stopień ochrony IP42, ok. 0,4 kg
