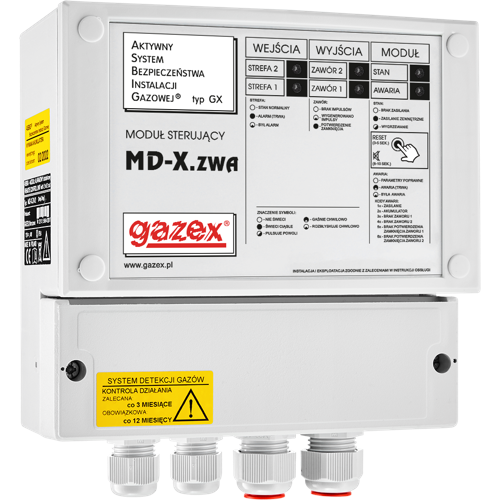

Moduł alarmowy MD-XZWA do sterowania zaworami

Mikroprocesorowe moduły sterujące MD-X.ZWA są przeznaczone do sterowania zaworami odcinającymi MAG-3 w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej typu GX produkcji GAZEX.

Umożliwiają sterowanie wieloma zaworami MAG-3 z odległych systemów wykrywania gazów. Mogą sterować innymi zaworami z cewką zwalniającą typu COD lub cewką o podobnych parametrach. Współpracują ze wszystkimi modułami alarmowymi typu MD produkcji GAZEX (niezależnie od wersji i daty produkcji) lub innymi systemami z alarmowym wyjściem sterującym ok. 12V=.

Moduły umożliwiają proste dołączenie ręcznego wyłącznika sterującego zamknięciem zaworu(ów) MAG-3 i podobnych.

Moduł stanowi zamiennik funkcjonalny modeli MD-X.ZA/2 oraz MD-X.ZA24/2.

Obszar zastosowań

• przemysłowe i osiedlowe kotłownie gazowe;

• budynki użyteczności publicznej;

• hale ogrzewane promiennikami gazowymi;

• magazyny i centra logistyczne.

Cechy użytkowe

• możliwość sterowania od 1 do 4 zaworów MAG-3 (max po 2 do każdego wyjścia);

• długość połączenia przewodowego z systemem detekcji (odległość pomiędzy MD-X.ZWA i systemem) = do ok. 200÷400m;

• uniwersalne zasilanie 12/24V=;

• wyjście stykowe AWARIA monitorujące stan modułu; sygnalizuje uszkodzenie modułu, brak podłączenia dowolnego zaworu, brak potwierdzenia zamknięcia zaworu (jeżeli zawór z kontrolą zamknięcia), niesprawny akumulator wewnętrzny oraz brak lub niewłaściwe napięcie zasilania;

• 2 wejścia do potwierdzania stanu zamknięcia zaworów ze stykiem krańcowym;

• możliwość ręcznego testowania zaworów (przyciskiem pod pokrywą);

• możliwość podziału na 2 strefy wej/wyj; galwaniczna separacja wejść;

• możliwość współpracy ze wszystkimi modułami typu MD i systemami obcymi (z wyj. sterującym 5…30V=);

• sygnalizacja optyczna i akustyczna sygnału alarmowego (z pamięcią – kasowanie ręcznym przyciskiem na pokrywie);

• sygnalizacja braku podłączenia zaworów;

• dostępna wersja z portem RS-485 (protokół MODBUS RTU) – moduły typu MDD-ZW
