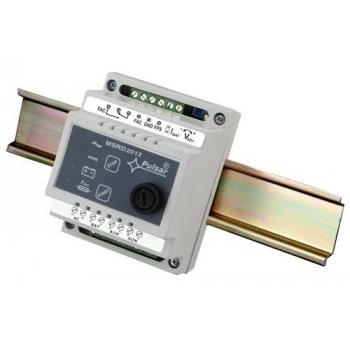

Moduł zasilacza buforowego MSRD2012 13,8V 2A DIN
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10261
- Opis produktu
- Recenzje produktu (0)
Moduł zasilacza buforowego przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduł zasilacza dostarcza napięcia 13,8V DC o wydajności prądowej:
- Prąd wyjściowy 2A (bez akumulatora)
- Prąd wyjściowy 1,8A + 0,2A ładowanie akumulatora
- Prąd wyjściowy 1,5A + 0,5A ładowanie akumulatora
- Sumaryczny prąd odbiorników + akumulator wynosi max 2A
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Prąd ładowania akumulatora ustawiono fabrycznie na 0,2A.
Cechy produktu
- bezprzerwowe zasilanie 13,8VDC/2A
- napięcie zasilania 18 ÷ 22V AC (wymagany zewnętrzny transforamator, np. AWT150, AWT468)
- wysoka sprawność 84%
- kontrola ładowania i konserwacji akumulatora
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
- zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
- prąd ładowania akumulatora 0,2A/0,5A przełączany zworką
- kontrola stanu bezpiecznika akumulatora
- sygnalizacja optyczna LED
- przycisk START załaczenia akumulatora
- przycisk STOP wyłączenia akumulatora podczas pracy akumulatorowej
- wyjście techniczne FAC sygnalizacji zaniku sieci AC – przekaźnikowe i typu OC
- wyjście techniczne FPS sygnalizacji awarii modułu zasilacza
- zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- przepięciowe
Specyfikacja
| Typ modułu zasilacza | A (EPS - External Power Source) |
| Zasilanie | 18V÷22V/AC (np.AWT150, AWT468), 50Hz |
| Pobór prądu | 2,4 A max. |
| Moc modułu zasilacza | 28W |
| Sprawność | 84% |
| Napięcie wyjściowe | 11V÷ 13,8V DC – praca buforowa 10V÷ 13,8V DC – praca bateryjna |
| Prąd wyjściowy | 2A bez akumulatora 1,8A + 0,2A ładowanie akumulatora 1,5A + 0,5A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego | 12V÷ 14,5V |
| Napięcie tętnienia | 30mV p-p max. |
| Prąd ładowania akumulatora | 0,2A / 0,5A – przełączany zworką IBAT |
| Zabezpieczenie przed zwarciem SCP | 200% ÷ 250% mocy modułu zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przed przeciążeniem OLP | 110% ÷ 150% (@25ºC÷55ºC) mocy modułu zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia |
F3,15A - ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP |
U<10,0 V (± 5%) – odłączenie (-BAT) akumulatora |
| Wyjścia techniczne | |
|---|---|
| - FAC; wyjście sygnalizujące awarię zasilania AC - FPS; wyjście techniczne stanu |
- typ R-przekaźnikowe, 1A@ 30VDC/50VAC max. - typ OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, opóźnienie 10s. - typ OC, 50mA max. stan normalny: L (0V), awaria: poziom hi-Z |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura -10°C÷40°C wilgotność względna 20%...90%, bez kondensacji |
| Obudowa | z tworzywa, biała |
| Wymiary | 70 x 89 x 69 (WxHxD) |
| Waga netto/brutto | 0,19kg/0,25kg |
| Złącza | Φ0,63÷2,50 (AWG 22-10) |
