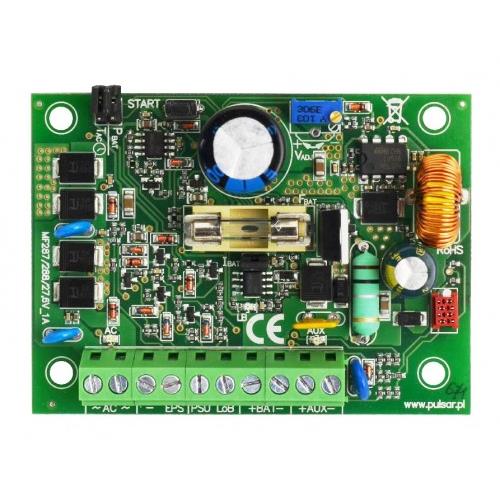

Moduł zasilacza buforowego MSRK1024 27,6V 1A
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10258
- Opis produktu
- Recenzje produktu (0)
Moduł zasilacza buforowego przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 24V DC (+/-15%). Moduł zasilacza dostarcza napięcia 27,6V DC o wydajności prądowej:
- Prąd wyjściowy 1A (bez akumulatora)
- Prąd wyjściowy 0,8A + 0,2A ładowanie akumulatora
- Prąd wyjściowy 0,5A + 0,5A ładowanie akumulatora
- Sumaryczny prąd odbiorników + akumulator wynosi max 1A
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
Cechy produktu
- bezprzerwowe zasilanie DC 27,6V/1A
- wysoka sprawność 89%
- niski poziom tętnień napięcia
- kontrola ładowania i konserwacji akumulatora
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
- zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
- prąd ładowania akumulatora 0,2A/0,5A przełączany zworką
- funkcja START manualnego załączenia akumulatora
- sygnalizacja optyczna LED
- wyjście techniczne EPS zaniku sieci AC - typu OC
- wyjście techniczne PSU awarii zasilacza - typu OC
- wyjście techniczne LoB niskiego napięcia akumulatora - typu OC
- regulowane czasy sygnalizacji zaniku sieci AC
- zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- termiczne OHP
- przepięciowe
Specyfikacja
| Zasilanie: | 30V÷32V AC 50VA min.(np. AWT5172430, AWT049) |
| Pobór prądu: | 2A max. |
| Moc modułu: | 28W |
| Sprawność: | 89% |
| Napięcie wyjściowe: | 22,0V ÷ 27,6V DC - praca buforowa 20,0V ÷ 27,6V DC - praca bateryjna |
| Prąd wyjściowy: | 1A (bez akumulatora) 0,8A + 0,2A ładowanie akumulatora 0,5A + 0,5A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego: | 24÷29V DC |
| Napięcie tętnienia: | 30mV p-p max. |
| Prąd ładowania akumulatora: | 0,2A lub 0,5A - przełączany zworką IBAT |
| Zabezpieczenie przed zwarciem SCP: | Elektroniczne - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej) Automatyczny powrót |
| Zabezpieczenie przed przeciążeniem OLP: | 110-150% mocy modułu zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: | F2A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przepięciowe | warystory |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: | U<20 V (± 5%) – odłączenie zacisku akumulatora, konfiguracja zworką PBAT |
| Wyjścia techniczne: - EPS; wyjście sygnalizujące awarię zasilania AC - PSU; wyjście sygnalizujące brak napięcia DC/awarię modułu zasilacza - LoB wyjście sygnalizujące niski poziom napięcia akumulatora |
- typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - opóźnienie 10s/60s (+/-20%) - konfiguracja zworką TAC - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - typu OC, 50mA max. stan normalny (UBAT >23V): poziom L (0V), awaria (UBAT <23V): poziom hi-Z |
| Optyczna sygnalizacja pracy: | Tak - diody LED |
| Warunki pracy: | II klasa środowiskowa, -10 °C÷40 °C |
| Wymiary: | 86 x 63 x 35 (WxLxH) mm (+/- 2) |
| Waga netto/brutto: | 0,07kg / 0,15kg |
| Mocowanie | Kołki montażowe x 4 (PCB fi=4,2 mm) |
| Deklaracje: | CE, RoHS |
| Złącza | Wyjścia : Ф0,41÷1,63 (AWG 26-14) Wyjścia akumulatora BAT: 6,3F-2,5, 30cm |
