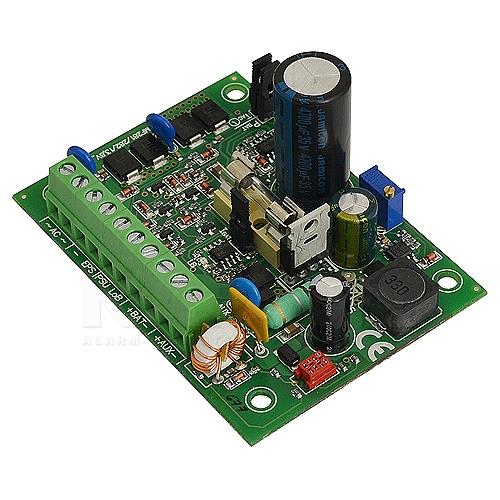

Moduł zasilacza buforowego MSRK2012 13,8V 2A

Moduł zasilacza buforowego, impulsowego MSRK 2012

• napięcie zasilania: 20÷22V AC/50Hz
• wyjście zasilania: 2A/13,8V DC
• prąd ładowania akumulatora: 0,2A/0,5A
• sprawność: 89%
• wyjścia techniczne: EPS - brak AC, PSU - awaria zasilacza, LoB – niski poziom napięcia akumulatora
• zabezpieczenie przeciwzwarciowe: SCP
• zabezpieczenie przeciążeniowe: OLP
• ochrona akumulatora: UVP

• funkcja START manualnego załączenia akumulatora
• sygnalizacja optyczna LED
• wymiary: 86x58x25mm
• gwarancja: 5 lat od daty produkcji

Moduł zasilacza buforowego MSRK-2012 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcia 13,8V DC o wydajności prądowej całkowitej 2A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w zabezpieczenia:

• przeciwzwarciowe (SCP)
• przeciążeniowe (OLP)
• akumulatora (UVP)

Wyjścia techniczne...

Moduł zasilacza posiada wyjścia sygnalizacyjne:

• EPS (wyjście sygnalizacji zaniku sieci AC) - Wyjście sygnalizuje utratę zasilania AC. W stanie normalnym, przy obecnym zasilaniu AC wyjście jest zwarte do masy GND. W przypadku zaniku zasilania moduł zasilacza przełączy wyjście w stan wysokiej impedancji hi-Z po upływie czasu ustawionego przez zworkę T_AC.
• PSU (wyjście sygnalizacji awarii modułu zasilacza) - Wyjście sygnalizuje awarię modułu zasilacza. W stanie normalnym (przy poprawnej pracy) wyjście jest zwarte do masy GND w przypadku braku napięcia DC na wyjściu (np. zwarcie) wyjście jest przełączane w stan wysokiej impedancji hi-Z. Awarię mogą wywołać następujące zdarzenia: zwarcie wyjścia, przeciążenie wyjścia, awaria przetwornicy napięcia DC/DC, zadziałanie układu UVP.
• LoB (wyjście sygnalizacji niskiego napięcia akumulatora) - Wyjście sygnalizuje niskie napięcie akumulatora. W stanie normalnym (U_BAT > 11,5V) wyjście jest zwarte do masy GND, w przypadku obniżenia się napięcia akumulatora (U_BAT < 11,5V) wyjście jest przełączane w stan wysokiej impedancji hi-Z.
