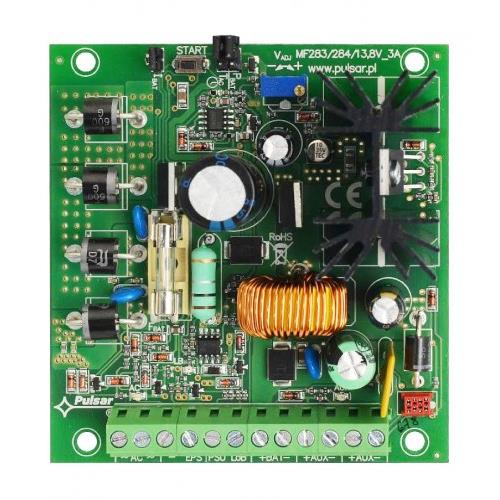

Moduł zasilacza buforowego MSRK3012 13,8V 3A
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10254
- Opis produktu
- Recenzje produktu (0)
Moduł zasilacza buforowego przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-15%). Moduł zasilacza dostarcza napięcia 13,8V DC o wydajności prądowej:
- Prąd wyjściowy 3A + 0,5A ładowanie akumulatora
- Prąd wyjściowy 2,5A + 1A ładowanie akumulatora
- Sumaryczny prąd odbiorników + akumulator wynosi max 3,5A
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
Cechy produktu
- bezprzerwowe zasilanie DC 13,8V/3A
- wysoka sprawność 81%
- niski poziom tętnień napięcia
- kontrola ładowania i konserwacji akumulatora
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
- zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
- prąd ładowania akumulatora 0,5A/1A przełączany zworką
- funkcja START manualnego załączenia akumulatora
- sygnalizacja optyczna LED
- wyjście techniczne EPS zaniku sieci AC - typu OC
- wyjście techniczne PSU awarii zasilacza - typu OC
- wyjście techniczne LoB niskiego napięcia akumulatora - typu OC
- regulowane czasy sygnalizacji zaniku sieci AC
- zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- termiczne OHP
- przepięciowe
Specyfikacja
| Zasilanie: | 20V÷22V AC 80VA min.(np. AWT8161820, AWT039, AWT800) |
| Pobór prądu: | 4,6A max. |
| Moc modułu: | 49W |
| Sprawność: | 81% |
| Napięcie wyjściowe: | 11V ÷ 13,8V DC - praca buforowa 10V ÷ 13,8V DC - praca bateryjna |
| Prąd wyjściowy: | 3A + 0,5A ładowanie akumulatora 2,5A + 1A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego: | 12÷14,5V DC |
| Napięcie tętnienia: | 40mV p-p max. |
| Prąd ładowania akumulatora: | 0,5A lub 1A - przełączany zworką IBAT |
| Zabezpieczenie przed zwarciem SCP: | Elektroniczne - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej) Automatyczny powrót |
| Zabezpieczenie przed przeciążeniem OLP: | 110-150% mocy modułu zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: | F5A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przepięciowe | warystory |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: | U<10 V (± 5%) – odłączenie zacisku akumulatora, konfiguracja zworką PBAT |
| Wyjścia techniczne: - EPS; wyjście sygnalizujące awarię zasilania AC - PSU; wyjście sygnalizujące brak napięcia DC/awarię modułu zasilacza - LoB wyjście sygnalizujące niski poziom napięcia akumulatora |
- typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - opóźnienie 10s/60s (+/-20%) - konfiguracja zworką TAC - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, - typu OC, 50mA max. stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z |
| Optyczna sygnalizacja pracy: | Tak - diody LED |
| Warunki pracy: | II klasa środowiskowa, -10°C ÷ 40°C |
| Wymiary: | 88 x 93 x 55 (WxLxH) mm (+/- 2) |
| Waga netto/brutto: | 0,14kg / 0,24kg |
| Mocowanie | Kołki montażowe x 4 (PCB fi=4,2 mm) |
| Deklaracje: | CE, RoHS |
| Złącza | Wyjścia : Ф0,41÷1,63 (AWG 26-14) Wyjścia akumulatora BAT: 6,3F-2,5, 30cm |
