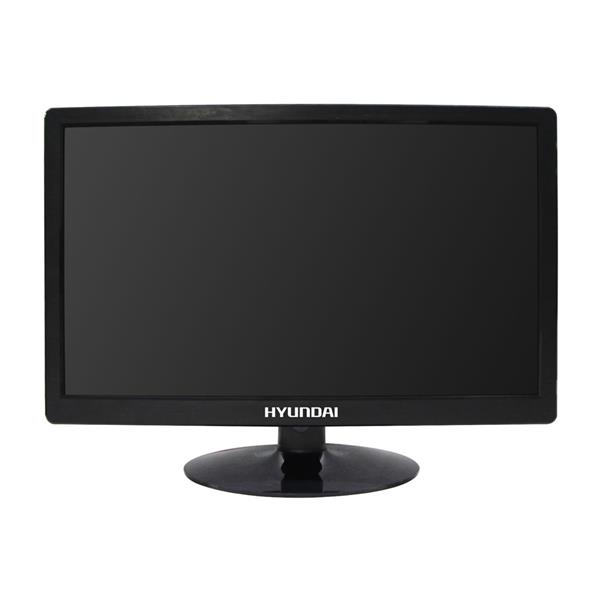

- 22-calowy monitor LED
- Format obrazu 16: 9
- PAL, NTSC i SECAM z automatycznym wykrywaniem
- Rozdzielczość macierzysta: 1920 x 1080
- Jasność: 350 cd / m2
- Kontrast 1000: 1
- 16,7 miliona kolorów
- Rozmiar piksela: 0,248 x 0,248
- Kąt widzenia: 178 ° / 178 ° (poziomy / pionowy)
- Czas odpowiedzi: 5 ms
- Wysokiej jakości przetwarzanie cyfrowe, jasne i żywe wideo
- Cyfrowa redukcja szumów 3D
- Cyfrowe filtrowanie 3D
- Sterowanie OSD: Automatyczna regulacja, jasność, kontrast, pozycja pozioma / pionowa, zegar, faza, kolor, język itp.
- Interfejs wejściowy: 1 HDMI (2.0), 2 BNC, 1 VGA
- Interfejs wyjściowy: 1 BNC
- 2x3 W wbudowane głośniki stereo
- Temperatura pracy -30 ° C ~ + 85 ° C
- Zasilanie: 12 V ~ 24 V DC, 50/60 Hz
- Zużycie: ≤ 20 W
- VESA 75x75
- Wymiary (bez podstawy): 518,8 (szerokość) x 319,8 (wysokość) x 48,4 (głębokość) mm
- 24x7
- MTBF: 50 000 godzin
