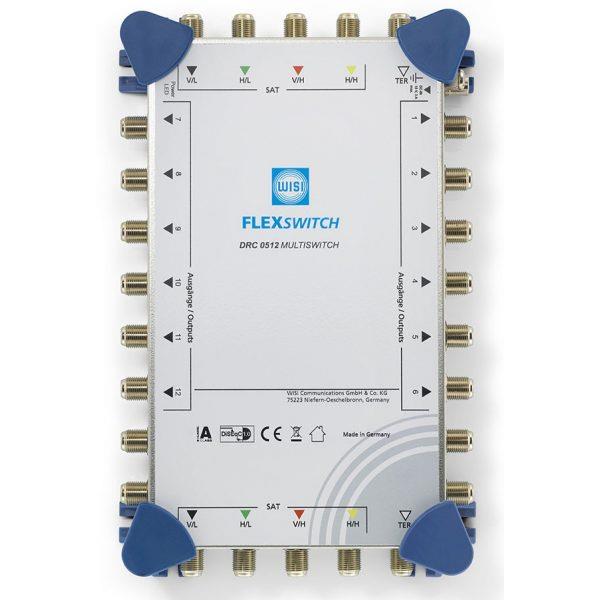

Multiswitch FLEXSWITCH DRC0512 5/12 z aktywną naz

DRC 0512 jest multiswitchem kaskadowym z 5-oma wejściami dla dystrybucji sygnałów 2 satelitów oraz jednego toru sygnałów DVB-T. Polaryzacje są dostępne dzięki 5-ciu kaskadowym wyjściom przy instalacji kolejnych multiswitchy. Na 12-tu wyjściach abonenckich mogą być podłączone komercyjnie dostępne set-top-box’y lub telewizory ze zintegrowanym odbiornikiem cyfrowym DVB-S/S2. Na każdym wyjściu abonenckim dostępne są również wstawione sygnały naziemne takie jak DVB-T/T2, DAB czy FM. Aktywny kanał satelitarny zapewnia bardzo niską tłumienność DRC 0512. Konwerter może być zasilany przez wcześniej zainstalowane wzmacniacze lub dostępne zasilanie DRP 1533.

Podsumowanie:

• Multiswitch kaskadowy do dystrybucji 4 torów sygnałowych SAT IF oraz jednego toru sygnałów DVB-T

• Aktywny kanał naziemny do dystrybucji DVB-T/T2, DAB oraz FM bez dodatkowego wzmacniacza

• Zintegrowany wzmacniacz SAT niskiej tłumienności

• Preemfaza rekompensująca straty na kablu przy wysokich częstotliwościach

• Wysoka skuteczność ekranowania zgodna z klasą A

• Kompaktowe wymiary połączone z wygodnymi dla instalacji odległościami między gniazdami F

• Wejścia i wyjścia oznaczone kolorami

Dane techniczne

SAT-IF

• Wejścia SAT: 4 szt.

• Wyjścia SAT: 4 szt.

• Zakres częstotliwości SAT: 950 … 2400 MHz

• Tłumienie SAT: 2 … 4 dB

• Izolacja SAT-SAT: 30 dB typ.

• Tłumienność odbicia: > 10 dB

Kanał naziemny

• Wejścia TERR: 1 szt.

• Wyjścia TERR: 1 szt.

• Zakres częstotliwości TERR: 40 … 862 MHz

• Tłumienie TERR: 3 dB (±2 dB)

• Izolacja TERR-SAT: 30 dB typ.

• Tłumienność odbicia TERR: > 10 dB

Wyjścia abonenckie

• Wyjścia: 12 szt.

• Zakres częstotliwości: 40 … 2400 MHz

• Typ TERR: aktywny

• Tłumienie SAT: 4 … 1 dB

• Tłumienie TERR: 0 dB (±3 dB)

• Max. poziom wyj. abonen. SAT: 102 dBµV

• Max. poziom wyj. abonen. TERR: 84 dBµV (pasywny)

• Tłumienność odbicia abonen. SAT: > 10 dB

• Tłumienność odbicia abonen. TERR: > 10 dB

• Sygnał kontrolny: 14/18 V, 0/22 kHz

• Pobór mocy odbiornika: 35 mA

Gniazda

• F-socket: 22 szt.

• Źródło napięcia DC: Gniazdo typu DC 5.5/2.1 mm

• Sygnalizacja kodowania: VL = czarny, HL = zielony, VH = czerwony, HH = żółty

Dane ogólne

• Wskaźnik mocy: LED

• Napięcie robocze: 15 V DC

• Max. pobór mocy: < 2 W

• Współczynnik ekranowania: Klasa A, zgodna z EN 50083-2

• Impedancja: 75 Ω

• Zakres temperatury pracy: -20 … +70 °C

• Kaskadowalny z: DRC 0508, DRC 0512, DRC 0516, DRC 0524, DRC 0532

• Waga: 0.54 kg

• Wymiary (szerokość x wysokość x głębokość): 220 x 140 x 63 mm
