Widok multiswitcha od góry
Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii
SD-9XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

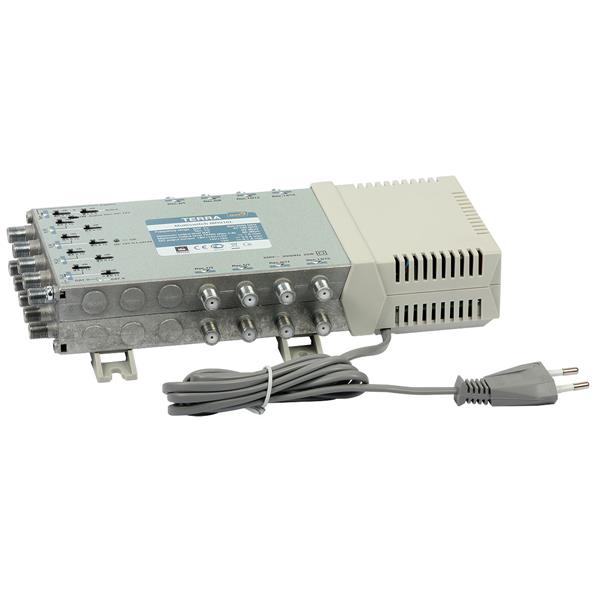

Multiswitch MR-916L
R70816 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-916L
R70816 został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.
Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu
QUATRO.
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
- pasywny tor sygnału TV (5-862 MHz)
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Nazwa |
MR-908L |
MR-912L |
MR-916L |
Kod |
R70808 |
R70812 |
R70816 |
Ilość wyjść |
8 |
12 |
16 |
Pasmo pracy [MHz]
|
SAT |
950 - 2400 |
DVB-T/Radio |
47 - 790 |
Tor pasywny |
5 - 862 |
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB] |
SAT |
|
3...8 |
Tor aktywny DVB-T/
Radio |
wyjścia 1-8 |
1...4 |
wyjścia 9-12 |
- |
0...2 |
wyjścia 13-16 |
|
-1...0 |
Tłumienie [dB]
|
Tor pasywny
|
wyjścia 1-8 |
28 |
wyjścia 9-16 |
- |
30 |
Regulacja wzmocnienia w torze SAT [dB] |
12, krok 4 dB |
Regulacja wzmocnienia w torze TV naz.[dB] |
15, krok 1 dB |
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
93 |
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] |
wyjścia 1-8 |
85 |
wyjścia 9-12 |
- |
83 |
wyjścia 13-16 |
- |
83 |
Separacja wejść SAT [dB] |
> 30 |
Separacja wyjść [dB] |
> 30 |
Zasilanie na wejściach RF |
H/Lo, H/Hi - 18 V;
V/Lo, V/Hi - 14 V
TV naziemna - 12 V |
Natężenie prądu na wejściach RF [A] |
+18V &+14V &+12V |
< 0,1 |
+14 V &+12 V |
< 0,5 |
+12 V |
< 0,1 |
Klasa ekranowania |
A |
Pobór prądu z odbiornika [mA] |
< 60 |
Sygnały sterujące |
14/18 V, 0/22 kHz, tone burst lub DiSEqC 2.0 |
Pobór mocy** |
AC 230 V 50/60 Hz 4 W |
Zakres temperatur pracy [ºC] |
-20...+50 |
Wymiary [mm] |
253x135x52 |
Masa [kg] |
1,44 |
* dla 2 nośnych
** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.
Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
