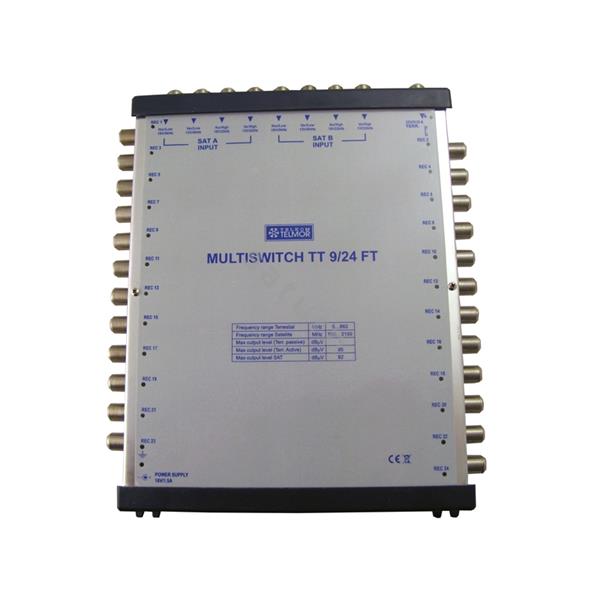

Multiswitch Telkom-Telmor TT-9/24

Niewątpliwą zaletą multiswitchy TT-9/xFT jest wbudowana prekorekcja charakterystyki - nachylenie charakterystyki. Ta cecha urządzenia w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim.

W celu zapewnienia odpowiednich poziomów sygnału na gnieździe abonenckim, należy wykonać obliczenia bilansu energetycznego.

Cechy produktu:

• 3-lata gwarancji (producenta),
• możliwość budowania bardzo dużych instalacji RTV-SAT,
• dystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitów,
• kompatybilny z DAB, DVB-T/T2, DVB-S/S2,
• wbudowana prekorekcja charakterystyki,
• wbudowany przełącznik active/passive toru TV,
• zgodny z "A-class", CE, RoHS,
• obsługa DiSEqC 2.0,
• zewnętrzne zasilanie.

• 24 wyjścia abonenckich RTV/SAT
• Kompatybilny z DAB, DVB-T/T2, DVB-S/S2
• Przełącznik trybu pracy wejścia RTV – active/ passive
• Kompaktowa obudowa
• Zasilanie z zewnętrznego zasilacz typu SMPS
• Wbudowana dioda LED – sygnalizacja pracy
• Zgodny z „A” class


• TYP: TT 9/24FT
• Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
• Zakres częstotliwości pracy tor SAT: 950 - 2150 MHz
• Liczba wejść RTV (TERR.): 1
• Liczba wejść SAT: 8
• Liczba wyjść abonenckich RTV+SAT: 24
• Tłumienie toru RTV – tryb pasywny: 24…19 dB
• Tłumienie toru RTV – tryb aktywny: 4…1 dB
• Tłumienie toru SAT odgałęzienie: 1…3 dB
• Tłumienie niedopasowania – tor RTV: >10 dB
• Tłumienie niedopasowania – tor SAT: >8 dB
• Separacja RTV – SAT: >24 dB
• Separacja SAT – RTV: >60 dB
• Separacja pomiędzy polaryzacjami H/V: >30 dB
• Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV
• Maksymalny poziom wyjściowy SAT: 92 dBuV
• Zasilanie – zewnętrzny zasilacz: +13V 1.5A
• Pobór prądu z odbiornika SAT: 40 mA
• Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)
• Wymiary SxWxG: 230x190x40 mm
