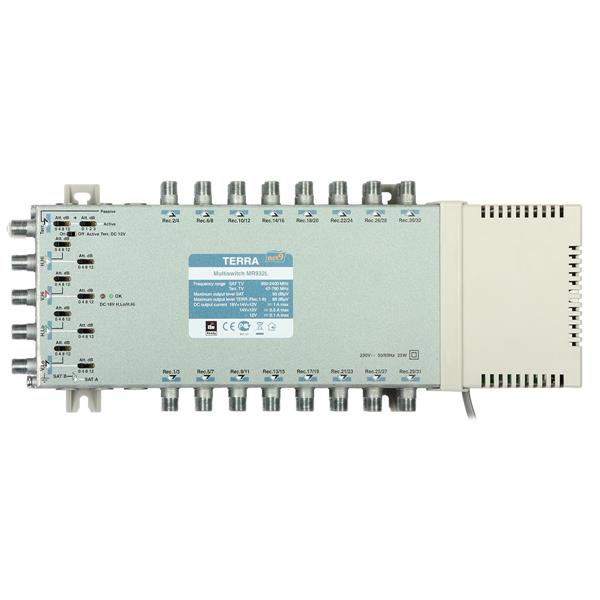

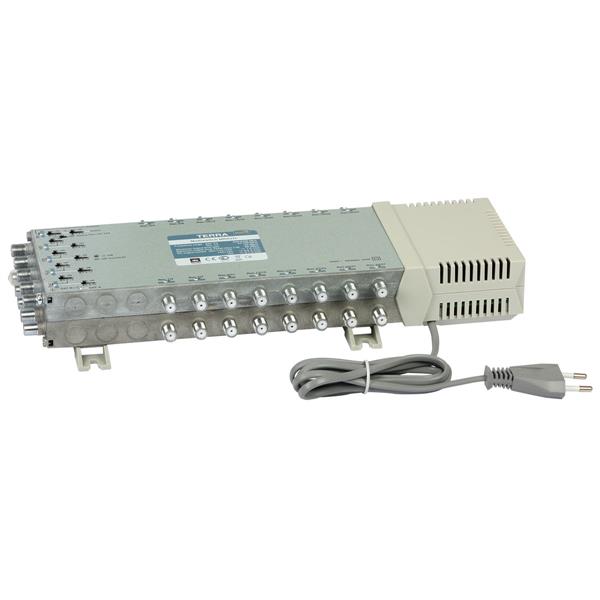

Multiswitch Terra MR-932L 9/32 z aktywną naziemną

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 21239

Kod producenta: Lx 5108al

Cena brutto: 2 431,56 zł

Cena netto: 1 976,88 zł

Cena katalogowa: 2 660,03 zł

Oszczędzasz: 228,47 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

Multiswitch MR-932L  posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-932L  został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Cechy wyróżniające

  • multiswitch radialny

  • wbudowana prekorekcja charakterystyki kabla

  • grupowanie wyjść pod względem poziomu wyjściowego

  • separacja pomiędzy wejściami większa niż 30 dB

  • możliwość zasilania przedwzmacniacza dla anteny naziemnej

  • aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)

  • pasywny tor sygnału TV (5-862 MHz)

  • wbudowany zasilacz

  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Dane Techniczne



Nazwa MR-924L MR-932L

Ilość wyjść 24 32
Pasmo pracy [MHz] SAT 950 - 2400
DVB-T/Radio 47 - 790
 Tor pasywny  5-862
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB]
SAT wyjścia 1-16 2...7
wyjścia 17-32 1...5
Tor aktywny DVB-T/
Radio
wyjścia. 1-8 1...4
wyjścia. 9-16 0...2
wyjścia 17-24 -1...0
wyjścia 25-32  - -2...-2


Tłumienie [dB]



  Tor pasywny

 wyjścia. 1-8  29
 wyjścia. 9-16  31
 wyjścia 17-24  33
wyjścia 25-32   -  35
Regulacja wzmocnienia w torze SAT [dB] 12, krok 4 dB
Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1 dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 93
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-8 85
wyjścia 9-16 83
wyjścia 16-24 81
wyjścia 25-32 - 79
Separacja wejść SAT [dB] > 30
Separacja wyjść [dB] > 30
Zasilanie na wejściach RF H/Lo, H/Hi - 18 V;
V/Lo, V/Hi - 14 V
TV naziemna - 12 V
Natężenie prądu na wejściach RF [A] +18V &+14V &+12V < 0,1
+14 V &+12 V < 0,5
+12 V < 0,1
Klasa ekranowania A
Pobór prądu z odbiornika [mA] < 65
Sygnały sterujące 14/18 V, 0/22 kHz,
tone burst lub DiSEqC 1.0, DiSEqC 2.0
Pobór mocy** AC 230 V 50/60 Hz 4 W
Zakres temperatur pracy [ºC] -20...+50
Wymiary [mm] 293x135x52 333x135x52
Masa [kg] 1,75 2,15







* dla 2 nośnych
** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.

Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
