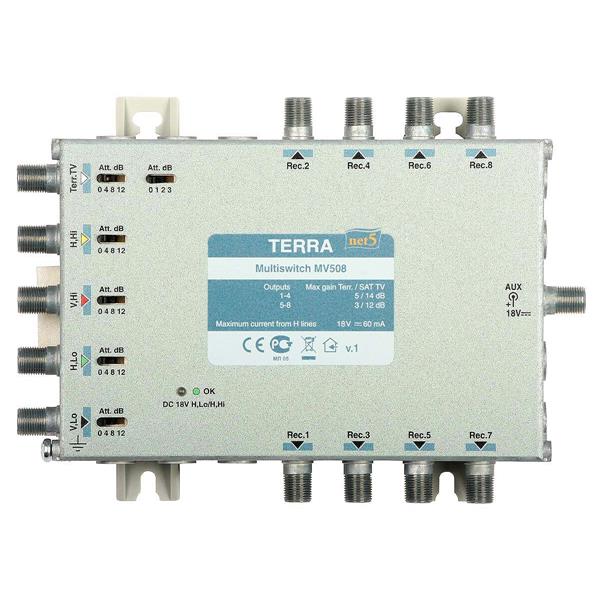

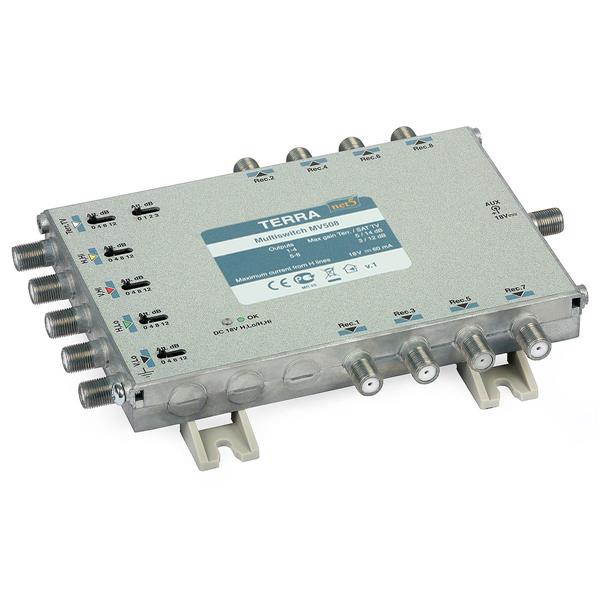

Multiswitch Terra MV-508 5/8 z regulacją wzmocnien

Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

Multiswitch MV-508  posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-51  lub z podłączonego lokalnie zasilacza . Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).

Cechy wyróżniające

• multiswitch radialny

• wbudowana prekorekcja charakterystyki kabla

• grupowanie wyjść pod względem poziomu wyjściowego

• separacja pomiędzy wejściami większa niż 30 dB

• aktywny tor sygnału naziemnego

• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Polecane artykuły z Biblioteki:

Projektowanie zbiorczych instalacji RTV/SAT w programie SatNet firmy TERRA

Profesjonalne instalacje multiswitchowe

Dostosowanie Antenowych Instalacji Zbiorczych (AIZ) do odbioru Naziemnej Telewizji Cyfrowej DVB-T

*dla 2 nośnych

Dane techniczne
