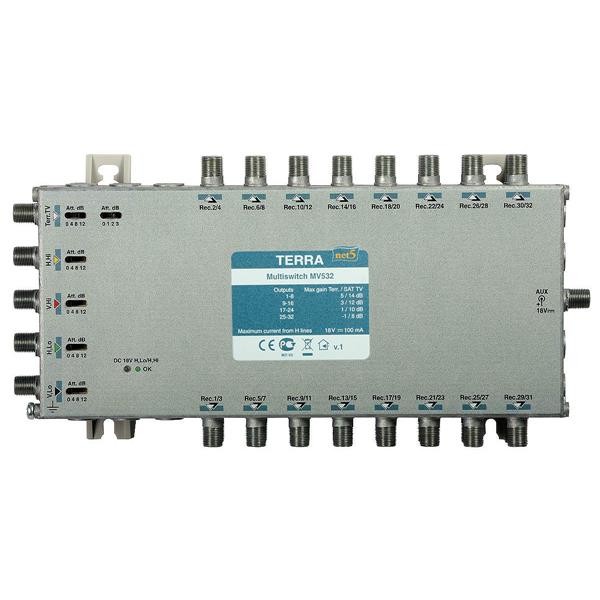

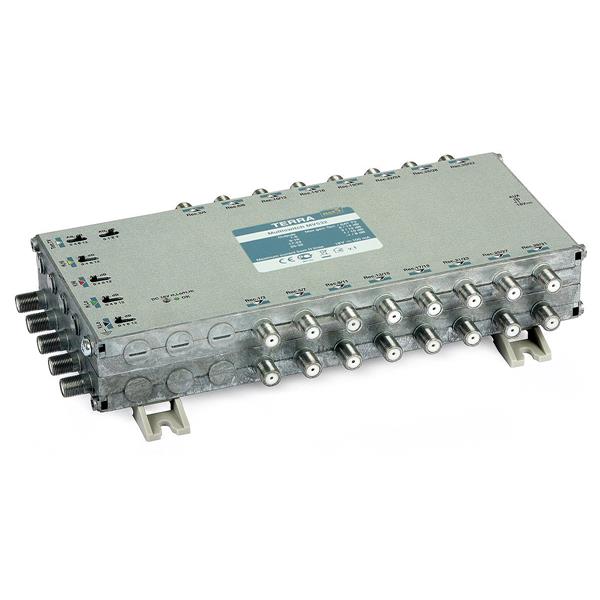

Multiswitch Terra MV-532 5/32 z regulacją wzmocnie

Brak

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 27197

Kod producenta: Lx 5108al

Cena brutto: 1 468,78 zł

Cena netto: 1 194,13 zł

Cena katalogowa: 1 468,78 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Multiswitch MV532 5wej./32wyj. bez zasilacza i aktywnym torem TV naziemnej dedykowany dla średnich i dużych instalacji z dystrybucją sygnału RTV/SAT.

• Seria multiswitchy MV do instalacji zbiorczych
• Sygnał z jednego satelity + DVB-T/T2
• 32 wyjść abonenckich
• Umożliwia budowę elastycznych instalacji
• Najwyższa klasa urządzeń
• Odlewana obudowa zapewniająca wysoką skuteczność ekranowania
• Przełączniki w miejscu tradycyjnych potencjometrów (większa stabilność ustawień)
• Wysoki poziom sygnału wyjściowego – przewody do gniazd nawet 80m
• Grupowanie wyjść pod względem wzmocnienia
• Wbudowana prekorekcja charakterystyki tłumienia przewodu
• Zasilanie lokalne lub zdalne
• Praktycznie zerowa awaryjność
• Darmowe oprogramowanie SatNet do projektowania sieci


Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

Multiswitch MV-532   posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-51   lub z podłączonego lokalnie zasilacza  . Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).

Cechy wyróżniające:

  • multiswitch radialny

  • wbudowana prekorekcja charakterystyki kabla

  • grupowanie wyjść pod względem poziomu wyjściowego

  • separacja pomiędzy wejściami większa niż 30 dB

  • aktywny tor sygnału naziemnego

  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A


Dane techniczne


Rodzaj towaru

Multiswitch

Ilość konwerterów

1x quatro

Seria

MV-5xx

Model

MV-532

Marka

TERRA

Typ

końcowy

Rodzaj

klasyczny

Zastosowanie

wewnętrzny

Typ współpracującego konwertera

quatro

TAK

wideband

NIE

Ilość wejść

5

Ilość wyjść

Legacy

32

Tor RTV

aktywny

TAK

zasilenie przedwzmacniacza

NIE

Dane techniczne urządzenia

Wejście

pasmo RTV

MHz

47-862

pasmo SAT IF

MHz

950-2150

regulacja wzmocnia w torze RTV

dB

0-15 z krokiem 1

regulacja wzmocnia w torze SAT IF

dB

0-12 z krokiem 4

Wyjście

pasmo RTV

MHz

47-862

pasmo SAT IF

MHz

950-2150

poziom sygnału RTV na wyj. 1-4

dBµV

86

poziom sygnału RTV na wyj. 5-8

dBµV

86

poziom sygnału RTV na wyj. 9-12

dBµV

84

poziom sygnału RTV na wyj. 13-16

dBµV

84

poziom sygnału RTV na wyj. 17-24

dBµV

82

poziom sygnału RTV na wyj. 25-32

dBµV

80

poziom sygnału SAT IF na wyjściach 1-16

dBµV

105

poziom sygnału SAT IF na wyjściach 17-24

dBµV

105

poziom sygnału SAT IF na wyjściach 25-32

dBµV

105

Wzmocnienie toru SAT IF - wbudowana prekorekcja charakterystyki tłumienia przewodu

wyjścia 1-4

dB

5...14

wyjścia 5-8

dB

5...14

wyjścia 9-12

dB

4...12

wyjścia 13-16

dB

4...12

wyjścia 17-24

dB

3...10

wyjścia 25-32

dB

2...8

Wzmocnienie toru RTV - wbudowana prekorekcja charakterystyki tłumienia przewodu

wyjścia 1-4

dB

-1...5

wyjścia 5-8

dB

-1...5

wyjścia 9-12

dB

-2...+3

wyjścia 13-16

dB

-2...+3

wyjścia 17-24

dB

-3...+1

wyjścia 25-32

dB

-4...-1

Separacja wejść

SAT IF

dB

>30

Separacja wyjść

RTV

dB

>35

SAT IF

dB

>30

Tłumienie odbić

RTV/SAT

dB

>30

SAT/RTV

dB

>40

Zasilanie na wejściach RF

H/Lo, H/Hi

V

18

V/Lo, V/Hi

V

14

Pobór prądu

z odbiornika

A

<0,065

z linii H lub zewnętrznego zasilacza DC 18 V

A

0,1

Sygnały sterujące

14/18V, 0/22kHz

Odlewna obudowa

TAK

Zasilany zdalnie

TAK

Wbudowany zasilacz

NIE

Klasa ekranowania

A

Zgodność z Rozporządzeniem MTBiGM

NIE

Zasilanie

V/Hz

DC 18

Temperatura pracy

°C

-20...+50

Wymiary

mm

267x135x50

Masa

kg

1,9
