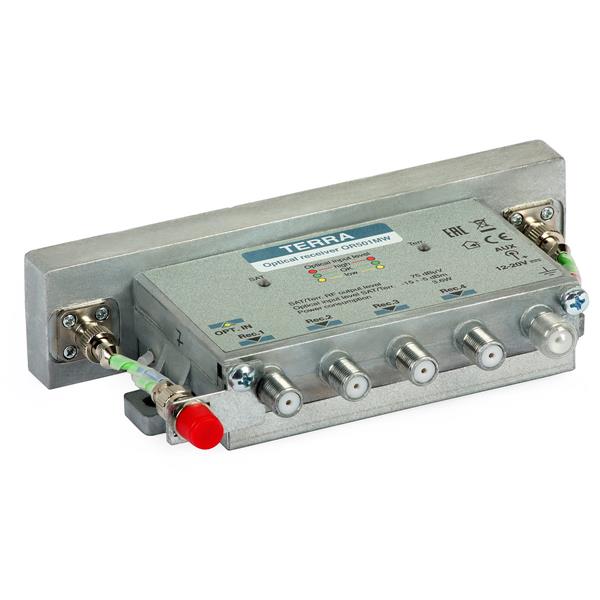

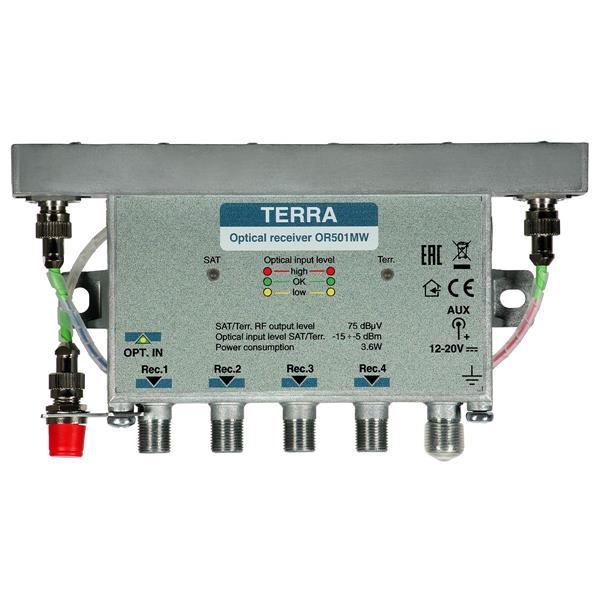

Odbiornik optyczny OR501MW Quad z DVB-T
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 25179
- Opis produktu
- Recenzje produktu (0)
Odbiornik optyczny OR501MW QUAD umożliwia zamianę sygnału optycznego pochodzącego z nadajnika OT501W na sygnał elektryczny. Konwerter został zaprojektowany do replikacji na wyjściu sygnału satelitarnego IF, sygnału Naziemnej Telewizji Cyfrowej DVB-T oraz sygnału radiowego DAB, FM. Sygnał odbierany jest z nadajnika OT501W A9872 poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zawiera 4 wyjścia z pełnym sygnałem satelitarnym SAT, DVB-T, DAB oraz FM - tak, jak dla konwertera typu quad.
Cechy wyróżniające:
-
odbiornik optyczny OR501MW zasilany jest bezpośrednio z podłączonego tunera satelitarnego (zasilanie może również być realizowane przez zastosowanie zewnętrznego zasilacza 12...20V DC, które nie stanowi standardowego wyposażenia),
-
łatwy montaż z użyciem płytki do montażu na ścianie,
-
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
-
wbudowany układ OLC,
-
odbiornik wyposażony w trzy wskaźniki LED pozwalają użytkownikowi sprawdzić status urządzenia.
Dane techniczne:
|
Nazwa |
OR501MW |
|
SAT IF |
|
|
Wejcie optyczne |
|
|
Długość fali [nm] |
1310-1650 |
|
Poziom sygnału (AGC) [dBμV] |
-15...-5 |
|
Tłumienie odbić [dB] |
> 40 |
|
Gęstość widmowa szumów |
≤ 7.5 pA/sqrt(Hz) |
|
Wyjście RF |
|
|
Częstotliwość dla wyj. 1..4 |
950...2150 |
|
Impedancja [Ω] |
75 |
|
Tłumienie odbić [dB] |
≥ 10 |
|
Odpowiedź częstotliwościowa [dB] |
± 2 |
|
Poziom wyjściowy (AGC,3%OMI)[dBμV] |
75±2 |
|
Poziom wyjściowy CTB, CSO(AGC,3%OMI)[dBμV] |
75 |
|
DVB-T |
|
|
Wejście optyczne |
|
|
Długość fali [nm] |
1310...1650 |
|
Poziom sygnału (AGC) [dBm] |
-15...-5 |
|
Tłumienie odbić [dB] |
>40 |
|
Gęstość widmowa szumów |
≤ 6.5 pA/sqrt(Hz) |
|
Wyjście RF |
|
|
Częstotliwość dla wyj. 1..4 [MHz] |
47-790 |
|
Impedancja [Ω] |
75 |
|
≥ -10 |
|
|
Odpowiedź częstotliwościowa [dB] |
± 1 |
|
Poziom wyjściowy (AGC,12%OMI)[dBμV] |
75±1 |
|
Poziom wyjściowy CTB, CSO(AGC,3%OMI)[dBμV] |
75 |
|
Optyczna kontrola poziomu sygnału (OLC) SAT IF, DVB-T |
|
|
Dioda |
Poziom wejścia optycznego |
|
kolor czerwony (OLC off) |
> -5 dBm |
|
kolor zielony (OLC on) |
-15...5 dBm |
|
kolor żółty (OLC off) |
< -15 dBm |
|
Zasilanie DC |
|
|
DC jack |
12...20 V DC |
|
SAT RF wyjście |
13 V/18 V |
|
Pobór mocy [W] |
3.6 |
|
Wyjścia sat. - sterowanie |
14/18, 0/22 kHz |
|
Ogólne |
|
|
Złącze optyczne |
FC/APC |
|
Zakres temperatur pracy [ºC] |
-20...+50 |
|
Wymiary/Masa [mm]...[kg] |
158/86/37...0.42 |
