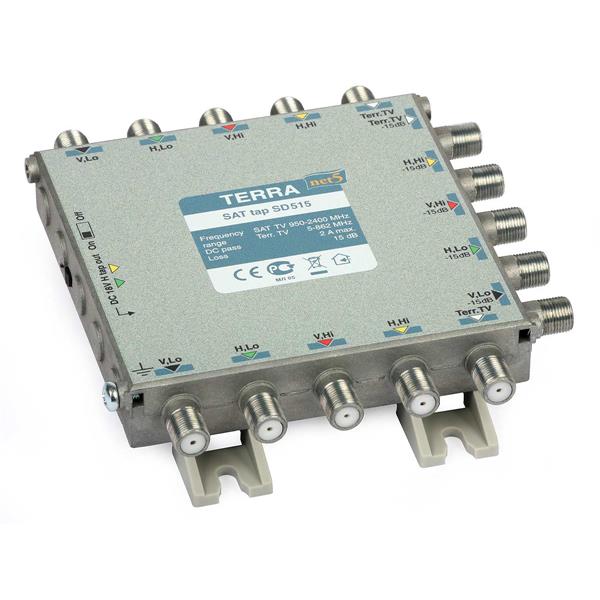

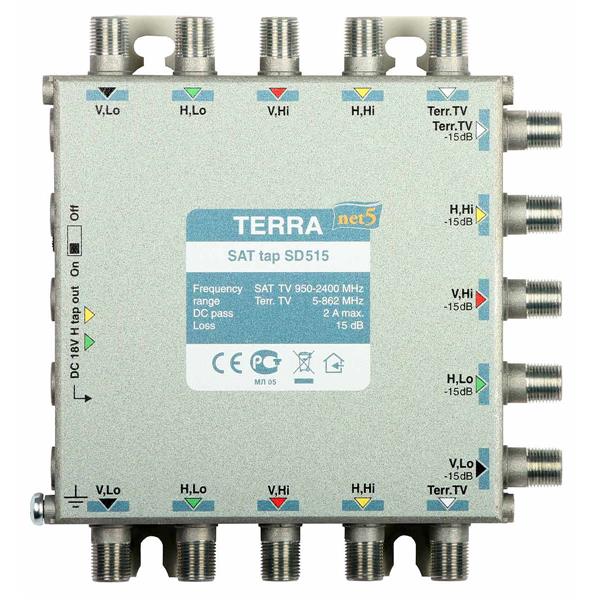

Odgałęźnik jest stosowany w instalacjach multiswitchowych, do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo odgałęźnik wydziela, także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” zarówno w odgałęzieniu jak i w przelocie. Ustawiony w pozycje “OFF” przepuszcza napięcie stałe tylko do odgałęzienia.
Odgałęźniki SD-510 , SD-515 oraz SD-520 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji. Aby dobrze dobrać elementy zaleca się skorzystanie z darmowej aplikacji do projektowania instalacji multiswitchowych - SatNet.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
odgałęźnik TV/SAT wyposażony w 5 torów,
stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci,
zastępuje 5 pojedynczych odgałęźników TV/SAT,
posiada wyłączalne przejście stałoprądowe,
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A,
dostępny też jako odgałęźniki SD-510 , SD-520 , oraz rozgałęźnik SD-504
Dane techniczne
Nazwa | SD-510 | SD-515 | SD-520 | |
Kod | R70516 | R70517 | R70518 | |
Pasmo pracy [MHz] | SAT | 950 - 2400 | ||
DVB-T/Radio | 5 - 862 | |||
Tłumienie przelotowe [dB] | SAT | 1,5 | 1,1 | 0,8 |
DVB-T/Radio | 1,8 | 1,3 | 1,1 | |
Tłumienie w torze odgałęźnym [dB] | SAT | 12...8 | 17...13 | 22...18 |
DVB-T/Radio | 10 | 15...16 | 20 | |
Separacja wejść [dB] | SAT/SAT | 30 | ||
DVB-T/SAT | 30 | |||
Przejście DC | tor syg. V | 0,5A max. | ||
tor syg. H | 2A max. (1A jedna linia) | |||
tor. DVB-T | 0,1A max. | |||
Klasa ekranowania | A | |||
Tłumienie odbić [dB] | > 10 | |||
Zakres temperatur pracy [°C] | -20...50 | |||
Wymiary [mm] | 126x135x30 | |||
Masa [kg] | 0,44 |
