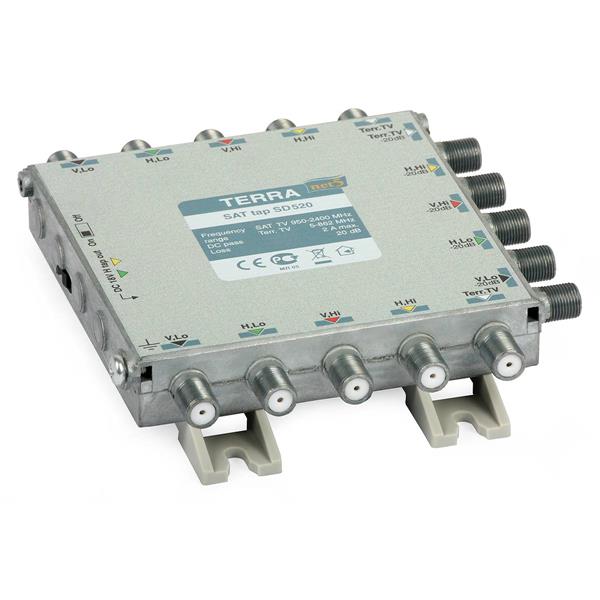

Odgałęźnik TV/SAT Terra SD-520 5we/10wy 20dB
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 28554
- Opis produktu
- Recenzje produktu (0)
Odgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo odgałęźnik wydziela, także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odgałęźniki SD-510 , SD-515 oraz SD-520 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji. Aby dobrze dobrać elementy zaleca się skorzystanie z darmowej aplikacji do projektowania instalacji multiswitchowych - SatNet.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
-
odgałęźnik TV/SAT wyposażony w 5 torów,
-
stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci,
-
zastępuje 5 pojedynczych odgałęźników TV/SAT,
-
posiada wyłączalne przejście stałoprądowe,
-
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A,
Dane techniczne
| Rodzaj towaru | Odgałęźnik | ||
| Seria | SD-5xx | ||
| Model | SD-520 | ||
| Marka | TERRA | ||
| Typ | RTV/SAT | ||
| Zastosowanie | wewnętrzny | ||
| Wejścia/Wyjścia | liczaba wejść | 5 | |
| liczaba wyjść | 10 | ||
| Zakres częstotliwości | RTV | MHz | 5-862 |
| SAT | MHz | 950-2400 | |
| Tłumienie przelotowe | RTV | dB | 1,1 |
| SAT | dB | 0,8 | |
| Tłumienie w torze odgałęźnym | RTV | dB | 20 |
| SAT | dB | 18...22 | |
| Separacja wejść | SAT/SAT | dB | 30 |
| RTV/SAT | dB | 30 | |
| Przejście DC | tor V | A | max 0,5 |
| tor H | A | max 2 (1 dla jednej linii) | |
| tor RTV | A | max 0,1 | |
| Tłumienie odbić | dB | > 10 | |
| Klasa ekranowania | A | ||
| Typ złącza | F | ||
| Temperatura pracy | °C | -20...+50 | |
| Wymiary | mm | 126x135x30 | |
| Masa | kg | 0,44 | |
