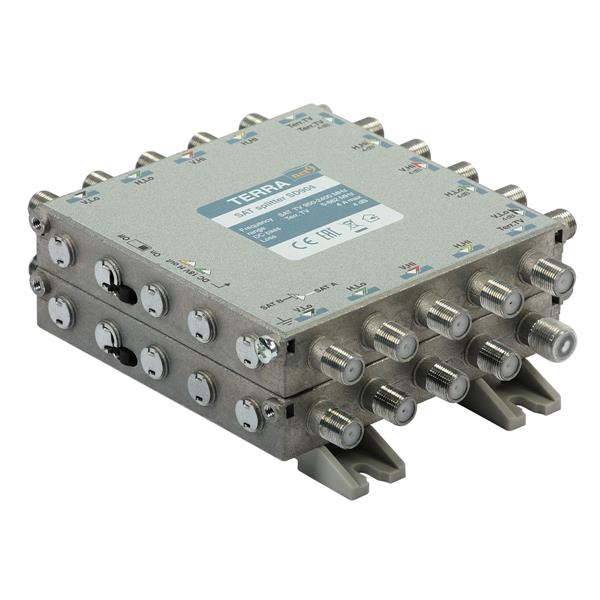

Rozgałęźnik stosowany jest w instalacjach multiswitchowych, przeznaczony do podziału sygnału z magistrali sygnałowej (9 wejść, 18 wyjść). Rozgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
Cechy wyróżniające:
rozgałęźnik 8 torów SAT + RTV naziemnej,
podział na 2 podsieci,
zastępuje 9 pojedynczych rozgałęźników TV/SAT,
posiada możliwość włączenia/wyłączenia przejścia stałoprądowego,
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.
Rodzaj towaru | Rozgałęźnik | ||
Seria | SD-9xx | ||
Model | SD-904 | ||
Marka | TERRA | ||
Typ | RTV/SAT | ||
Zastosowanie | wewnętrzny | ||
Wejścia/Wyjścia | liczaba wejść | 9 | |
liczaba wyjść | 18 | ||
Zakres częstotliwości | RTV | MHz | 5-862 |
SAT | MHz | 950-2400 | |
Tłumienie przelotowe | RTV | dB | 4 |
SAT | dB | 4 | |
Separacja wejść | SAT/SAT | dB | 30 |
RTV/SAT | dB | 30 | |
Przejście DC | tor V | A | max 0,5 |
tor H | A | max 2 (1 dla jednej linii) | |
tor RTV | A | max 0,1 | |
Tłumienie odbić | dB | > 10 | |
Klasa ekranowania | A | ||
Typ złącza | F | ||
Temperatura pracy | °C | -20...+50 | |
Wymiary | mm | 120x120x51 | |
Masa | kg | 0,9 |
