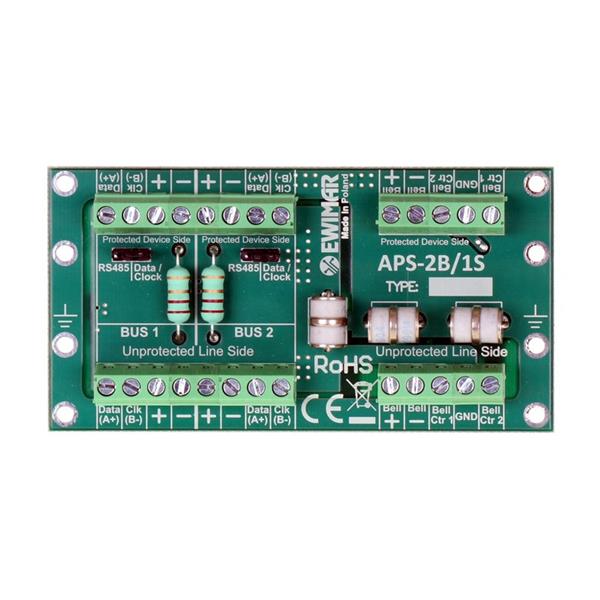

Ogranicznik przepięć APS-2B/1S

Ogranicznik przepięć APS-2B/1S chroni centrale alarmowe przed skutkami przepięć i wyładowań atmosferycznych, indukowanych w przewodach magistrali komunikacyjnych i sygnalizatorów zewnętrznych. Dwa niezależne i konfigurowalne tory ochronne magistrali komunikacyjnych, pozwalają na zastosowanie w systemach, gdzie występują oddzielne magistrale dla klawiatur i modułów linii alarmowych. Dla zwiększenia skuteczności ochrony i eliminacji uszkodzeń w wyniku różnic potencjałów, wykorzystano bezpieczniki MOSFET oraz wbudowano zworki konfigurujące ochronę przeciwprzepięciową dla RS-485 lub DATA/CLOCK. Skuteczność obwodów ochronnych wynosi 2kA dla każdej żyły przewodu a ładunki o dużej wartości odprowadzanie są do ziemi za pomocą linii PE. Ponieważ magistrale komunikacyjne wykorzystują również zasilanie, wykonano dwie niezależne tory ochronne 12VDC dla każdej z nich, posiadające skuteczność 2kA.

Tor ochronny dla sygnalizatora posiada skuteczność ochronną do 10kA na każdą żyłę przewodu, ze względu na montaż tych urządzeń na zewnątrz i duże ryzyko przeniknięcia dużych ładunków w wyniku przeskoku iskrowego. Ochrona sygnalizatora została podzielona jeden tor wysoko-prądowy (2A) i dwa tory nisko-prądowe (100mA). Tor wysoko-prądowy służy do bezpośredniego zasilania sygnalizatora bez własnego zasilania lub zasilania sygnalizatora z akumulatorem. Masa zasilania tego obwodu została odseparowana od innych obwodów ogranicznika, ze względu na centrale alarmowe, mogące sterować sygnalizatorami masą lub + zasilania.  Tory nisko-prądowe służą do wykorzystania z sygnałami sterowania akustyką / optyką sygnalizatorów z własnym zasilaniem lub ich obwodów sabotażowych.

Produkt wykonany jest w postaci modułu, montowanego w dedykowanej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej.
