Ogranicznik przepięć BOX-HD-1-EXT/12VDC

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29410

Kod producenta: BOX-HD-1-EXT/12VDC

Cena brutto: 221,40 zł

Cena netto: 180,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

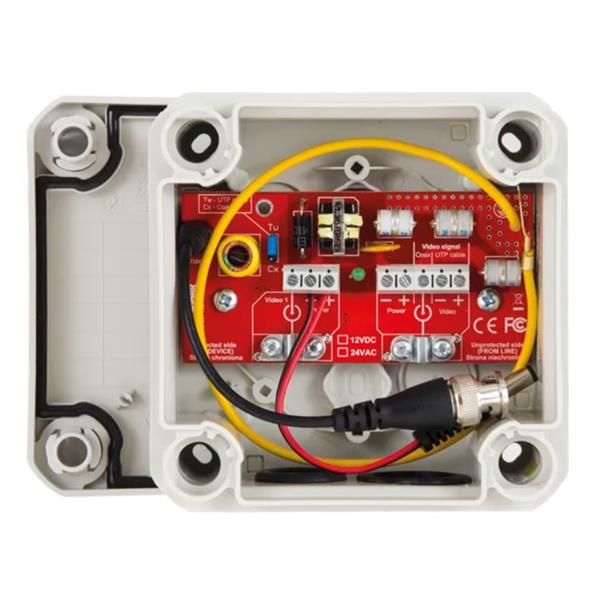

BOX HD-1-EXT to kompaktowy ogranicznik przepięć dla jednej kamery, zawierający wiele funkcji w jednej obudowie. Stanowi pełną ochronę przed wyładowaniami atmosferycznymi, różnicami potencjałów aktami sabotażu, które przez uszkodzenie urządzenia CCTV mogą spowodować czasowy brak dozoru i rejestracji zdarzeń. Zawiera ochronę przepięciową toru Video z użyciem technologii MOSFET oraz ochronę przepięciową zasilania 12VDC z wbudowanym filtrem.


Zainstalowany konwerter impedancji umożliwia przesyłanie sygnału Video za pomocą przewodu koncentrycznego lub za pomocą skręconej pary (UTP) bez stosowania dodatkowych akcesoriów. Ogranicznik wyposażony jest w odpowiednie złącza BNC oraz zasilania DC, co umożliwia bardzo łatwe i szybkie podłączenie kamery bez jakichkolwiek przeróbek oryginalnych przewodów kamery.
Jeżeli ogranicznik nie znajduje się tuż przy kamerze, drugi zestaw zacisków może posłużyć do podłączenia kamery z pomocą dłuższego odcinka przewodu koncentrycznego.





Obudowa hermetyczna z dużą ilością miejsca ukrywa i zabezpiecza przed warunkami atmosferycznymi przewody kamer oraz wszelkie złącza bez potrzeby stosowania dodatkowych obudów. Duże przepusty gumowe z membranami umożliwiają wprowadzenie wiązek przewodów od kamer wraz ze złączami i joystickami. Rozwiązanie takie przyspiesza instalację, ponieważ nie ma konieczności zaciskania jakichkolwiek złącz, ponadto instalacja wygląda bardzo profesjonalnie.





Układ ochrony zasilania wyposażono w filtr, który pełni rolę eliminatora krótkich impulsów, powstających w warunkach przemysłowych oraz ze słabo filtrowanych zasilaczy. Chroni to przed pojawianiem się zakłóceń w obrazie a nawet zasilacze kamer przed ich uszkodzeniem.





Ogranicznik standardowo montowany jest tuż obok kamery na ścianie a w konieczności zamontowania kamer na słupach, dodatkowym wyposażeniem jest uchwyt U-BOX, na którym kamera jest montowana wraz z BOX HD-1. Tak zmontowany zestaw jako całość można przymocować do słupa.





Wysokiej jakości 3-stopniowy ogranicznik przepięć o wartości do 10kA / linię z zachowaniem niskiego poziomu strat, stanowi znakomite rozwiązanie dla systemów CCTV wysokiej rozdzielczości, bazujących na standardach AHD, HD-CVI oraz HD-TVI (Turbo HD) o rozdzielczości do 5Mpix. Niski poziom tłumienności przepuszcza sygnały sterujące PTZ oraz 2-kierunkowy tor Audio (zależnie od systemu).

Bezpiecznik MOSFET bardzo skutecznie eliminuje nagłe impulsy wyrównawcze, występujące pomiędzy poszczególnymi punktami uziemienia. W przypadku montażu kamer na konstrukcjach metalowych, w czasie wyładowania atmosferycznego, nagłych przerw w zasilaniu energetycznym a nawet podczas podłączania ze sobą poszczególnych urządzeń CCTV, występują wyrównawcze impulsy prądowe - są one przyczyną wielu uszkodzeń kamer. Bezpiecznik MOSFET wykrywa występowanie impulsów wyrównawczych i w czasie 1uS odłącza obwód wejściowy od wejściowego, co zapobiega przepływaniu przez obwody Video krótkich, lecz destrukcyjnych prądów.






Specyfikacja techniczna Video:

Impedancja dla przewodu koncentrycznego

75 Ohm

Impedancja dla skrętki UTP

100 Ohm

Pasmo przenoszenia

65 MHz

Tłumienie

0,6dB

Ogranicznik przepięć

3-stopniowe: GDT, MOSFET, Transil

Pojemność obwodu zabezpieczającego

Nie więcej niż 16pF

Napięcie znamionowe DC (linia-linia)

1,5VDC

Napięcie maksymalne pracy trwałej

3,3VDC

Poziom ochrony linia-linia

10VDC / 100A (10kA z uwzględnieniem MOSFET) @ 8/20uS

Poziom ochrony linia-ziemia

600VDC / 10kA @ 8/20uS

Rodzaj złącz wejściowych

Śrubowe, nisko-stratne

Rodzaj złącz wyjściowych

Śrubowe / BNC - męskie




Specyfikacja techniczna toru zasilania:

Ogranicznik przepięć

2-stopniowe: Ochronnik gazowy, Transil

Napięcie znamionowe DC (linia-linia)

12VDC

Napięcie maksymalne pracy trwałej

16VDC

Poziom ochrony linia-linia

22,5VDC / 250A @ 8/20uS

Poziom ochrony linia-ziemia

600VDC / 10kA @ 8/20uS

Nominalny prąd szeregowy

1,1A (bezpiecznik automatyczny)





Specyfikacja ogólna:

Szczelność obudowy

IP66 - dotyczy boków i górnej części

Mocowanie

Ściana, uchwyt słupowy U-BOX

Temperatura pracy

-40~60˚C

Wymiary

114 x 114 x 57 (mm)
