Ogranicznik przepięć BOX-HD-1-EXT/24VAC-37057

Ogranicznik przepięć BOX-HD-1-EXT/24VAC

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29411

Kod producenta: BOX-HD-1-EXT/24VAC

Cena brutto: 221,40 zł

Cena netto: 180,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

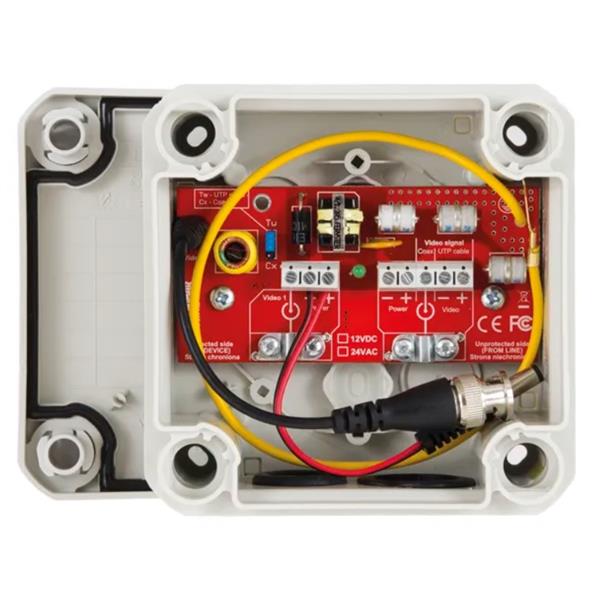

BOX HD-1-EXT to kompaktowe zabezpieczenie przeciwprzepięciowe dla jednej kamery, zawierające wiele funkcji w jednej obudowie. Stanowi pełną ochronę przed wyładowaniami atmosferycznymi, różnicami potencjałów aktami sabotażu, które przez uszkodzenie urządzenia CCTV mogą spowodować czasowy brak dozoru i rejestracji zdarzeń. Zawiera ochronę przepięciową toru Video z użyciem technologii MOSFET oraz ochronę przepięciową zasilania 24VAC.





Zainstalowany konwerter impedancji umożliwia przesyłanie sygnału Video za pomocą przewodu koncentrycznego lub za pomocą skręconej pary (UTP) bez stosowania dodatkowych akcesoriów. Zabezpieczenie wyposażona jest w odpowiednie złącze BNC, co umożliwia bardzo łatwe i szybkie podłączenie kamery bez jakichkolwiek przeróbek oryginalnych przewodów kamery.
Jeżeli zabezpieczenie nie znajduje się tuż przy kamerze, drugi zestaw zacisków może posłużyć do podłączenia kamery z pomocą dłuższego odcinka przewodu koncentrycznego.





Obudowa hermetyczna z dużą ilością miejsca ukrywa i zabezpiecza przed warunkami atmosferycznymi przewody kamer oraz wszelkie złącza bez potrzeby stosowania dodatkowych obudów. Duże przepusty gumowe z membranami umożliwiają wprowadzenie wiązek przewodów od kamer wraz ze złączami i joystickami. Rozwiązanie takie przyspiesza instalację, ponieważ nie ma konieczności zaciskania jakichkolwiek złącz, ponadto instalacja wygląda bardzo profesjonalnie.





Zabezpieczenie standardowo montowane jest tuż obok kamery na ścianie a w konieczności zamontowania kamer na słupach, dodatkowym wyposażeniem jest uchwyt U-BOX, na którym kamera jest montowana wraz z BOX HD-1. Tak zmontowany zestaw jako całość można przymocować do słupa.





Wysokiej jakości 3-stopniowa ochrona przepięciowa o wartości do 10kA / linię z zachowaniem niskiego poziomu strat, stanowi znakomite rozwiązanie dla systemów CCTV wysokiej rozdzielczości, bazujących na standardach AHD, HD-CVI oraz HD-TVI (Turbo HD) o rozdzielczości do 5Mpix. Niski poziom tłumienności przepuszcza sygnały sterujące PTZ oraz 2-kierunkowy tor Audio (zależnie od systemu).

Bezpiecznik MOSFET bardzo skutecznie eliminuje nagłe impulsy wyrównawcze, występujące pomiędzy poszczególnymi punktami uziemienia. W przypadku montażu kamer na konstrukcjach metalowych, w czasie wyładowania atmosferycznego, nagłych przerw w zasilaniu energetycznym a nawet podczas podłączania ze sobą poszczególnych urządzeń CCTV, występują wyrównawcze impulsy prądowe - są one przyczyną wielu uszkodzeń kamer. Bezpiecznik MOSFET wykrywa występowanie impulsów wyrównawczych i w czasie 1 uS odłącza obwód wejściowy od wejściowego, co zapobiega przepływaniu przez obwody Video krótkich, lecz destrukcyjnych prądów.




Specyfikacja techniczna Video:

Impedancja dla przewodu koncentrycznego

75 Ohm

Impedancja dla skrętki UTP

100 Ohm

Pasmo przenoszenia

65 MHz

Tłumienie

0,6dB

Zabezpieczenie antyprzepięciowe

3-stopniowe: GDT, MOSFET, Transil

Pojemność obwodu zabezpieczającego

Nie więcej niż 16pF

Napięcie znamionowe DC (linia-linia)

1,5VDC

Napięcie maksymalne pracy trwałej

3,3VDC

Poziom ochrony linia-linia

10VDC / 100A (10kA z uwzględnieniem MOSFET) @ 8/20uS

Poziom ochrony linia-ziemia

600VDC / 10kA @ 8/20uS

Rodzaj złącz wejściowych

Śrubowe, nisko-stratne

Rodzaj złącz wyjściowych

Śrubowe / BNC - męskie




Specyfikacja techniczna toru zasilania:

Zabezpieczenie antyprzepięciowe

2-stopniowe: Ochronnik gazowy, Transil

Napięcie znamionowe DC (linia-linia)

24VAC

Napięcie maksymalne pracy trwałej

27VAC

Poziom ochrony linia-linia

54VDC / 110A @ 8/20uS

Poziom ochrony linia-ziemia

600VDC / 10kA @ 8/20uS

Nominalny prąd szeregowy

1,1A (bezpiecznik automatyczny)





Specyfikacja ogólna:

Szczelność obudowy

IP66 - dotyczy boków i górnej części

Mocowanie

Ściana, uchwyt słupowy U-BOX

Temperatura pracy

-40~60˚C

Wymiary

114 x 114 x 57 (mm)
