Ogranicznik przepięć Gigabit LAN PTF-61-PRO/PoE/DI-37014

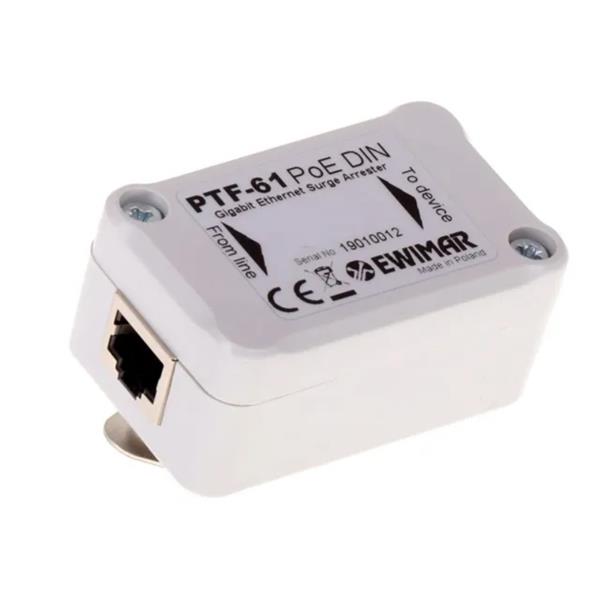

Ogranicznik przepięć Gigabit LAN PTF-61-PRO/PoE/DI

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29367

Kod producenta: PTF-61-PRO/PoE/DIN

Cena brutto: 355,48 zł

Cena netto: 289,01 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

1-kanałowy ogranicznik przepięć LAN montowany na szynę DIN, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 1000Base-T i 1000Base-TX. Zawiera bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez udziału elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na rozpraszanie lub absorbowanie dużej ilości zakłóceń. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane z użyciem specjalnego procesu ich produkcji oraz nowoczesne komponenty, pozwoliły uzyskać znakomite parametry wymagane w infrastrukturze kategorii 6.

Dwa stopnie ochronne, skutecznie eliminują przepięcia indukujące się w okablowaniu oraz wprowadzają dodatkową separację w przypadku wystąpienia dużych potencjałów pomiędzy poszczególnymi urządzeniami w sieci LAN.

Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

PTF-61-PRO/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę instalowaną na szynie DIN. Uziemienie ogranicznika odbywa się za pomocą szyny DIN, którą należy podłączyć do linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy również przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.


NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

1

Obsługiwane standardy Ethernet

10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx

Zgodność z okablowaniem

Cat. 6

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Gniazdo ekranowane RJ-45

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Ilość stopni ochronnych

2 (GDT, TVS)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

C1: Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła

2,5kA (max)

D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp

1kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

20V

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Element odsprzęgający

Rezystor udarowy

Chronione linie

1-2, 3-6, 4-5, 7-8

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

Zgodny ze wszystkimi typami w tym Hi PoE

Cechy wspólne

Wymiary

65 x 30 x 40 (mm) - bez uchwytu DIN

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz / na zewnątrz

Sposób montażu

Obudowa wolnostojąca / mocowana na szynę DIN

Sposób uziemienia

Przewód / szyna DIN

Szczelność obudowy

IP40

Temperatura pracy

-40ºC~60ºC
