Ogranicznik przepięć Gigabit LAN PTF-616-ECO/PoE

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 29376

Kod producenta: PTF-616-ECO/PoE

Cena brutto: 2 681,46 zł

Cena netto: 2 180,05 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

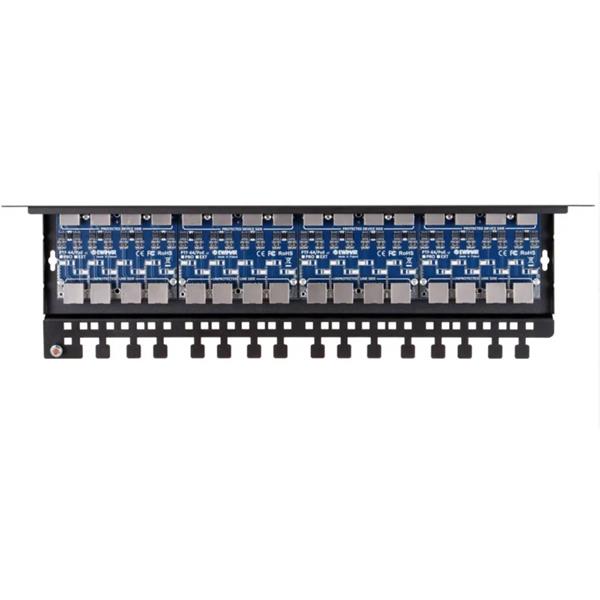

16-kanałowe zabezpieczenie przeciwprzepięciowe do sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e, 6 oraz 6a. Zbudowane jest z czterech modułów PTF-64-ECO, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.

Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.

Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4 x 125MHz.

Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-5/6-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE.

Produkt przeznaczony jest do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji.


NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

16

Możliwość rozbudowy

-

Obsługiwane standardy Ethernet

10Base-T, 100Base-T, 1000Base-T

Zgodność z okablowaniem

Cat. 6

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Gniazdo ekranowane RJ-45

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Ilość stopni ochronnych

1 (hybrydowy)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła

100A

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP

28V

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Element odsprzęgający

-

Chronione linie

1-2, 3-6, 4-5, 7-8

Pojemność (linia-linia) @1MHz

15pF

Pojemność (linia-ziemia) @1MHz

2-3pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

Zgodny ze wszystkimi typami w tym Hi PoE

Cechy wspólne

Wymiary

480 x 41 x 130 (mm)

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz

Sposób montażu

Montaż w szafie RACK 19", wysokość 1U

Sposób uziemienia

Przewód

Szczelność obudowy

-

Temperatura pracy

-40ºC~60ºC
