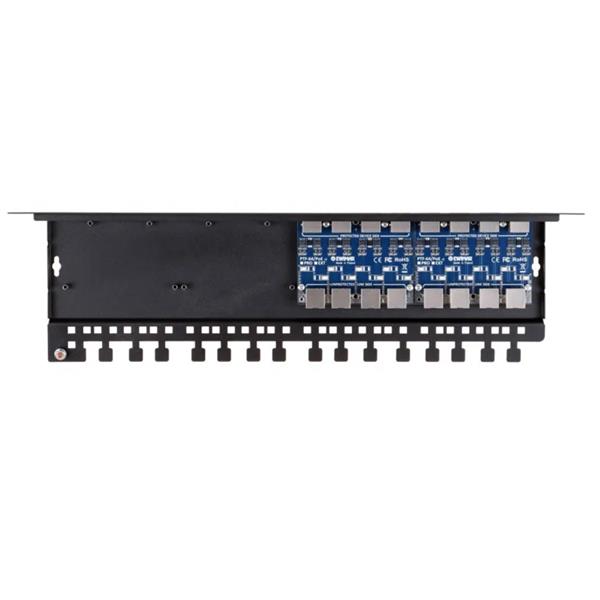

8-kanałowy ogranicznik dedykowany dla sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e, 6 oraz 6a. Zbudowany jest z dwóch modułów PTF-64-PRO, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowany jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.
Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania ogranicznika serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu ogranicznika, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.
Moduły serii PTF-64-PRO to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x250MHz.
Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.
Panel posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia rozbudowę ogranicznika w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie ogranicznika przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-5/6-COVER zapewnia ochronę obwodów i złącz ogranicznika przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.
Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-PRO/PoE.
Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.
NAZWA PARAMETRU |
WARTOŚĆ |
Linia danych |
|
Ilość kanałów LAN |
8 |
Możliwość rozbudowy |
Do 16 kanałów |
Obsługiwane standardy Ethernet |
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
Zgodność z okablowaniem |
Cat. 6 |
Stosowany z okablowaniem |
FTP, UTP dowolnej kategorii |
Złącze wejściowe (strona niechroniona) |
Gniazdo ekranowane RJ-45 |
Złącze wyjściowe (strona chroniona) |
Gniazdo ekranowane RJ-45 |
Ilość stopni ochronnych |
2 (GDT, TVS) |
Napięcie znamionowe DC (linia-ziemia) UN |
90V DC |
Napięcie maks. pracy trwałej (linia-ziemia) UC |
110V DC |
C1: Poziom ochrony 1kV/μs (linia-ziemia) UP |
600V |
C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła |
2,5kA (max) |
D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp |
1kA |
Napięcie znamionowe DC (linia-linia) UN |
3,3V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC |
3,5V DC |
B2: Poziom ochrony 1kV/μs (linia-linia) UP |
20V |
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp |
100A |
Element odsprzęgający |
Rezystor udarowy |
Chronione linie |
1-2, 3-6, 4-5, 7-8 |
Pojemność (linia-linia) @1MHz |
6-15pF |
Pojemność (linia-ziemia) @1MHz |
1-2pF |
Rezystancja szeregowa |
2,2Ω / linię |
Prąd znamionowy IN |
300mA / linię |
Linia PoE |
|
Napięcie znamionowe DC (linia-linia) UN |
57V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC |
64V DC |
B2: Poziom ochrony 1kV/μs (linia-linia) UP |
93V DC |
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp |
100A |
Chronione linie (pary) |
(1+2)-(3+6), (4+5)-(7+8) |
Standard pracy PoE |
Zgodny ze wszystkimi typami w tym Hi PoE |
Cechy wspólne |
|
Wymiary |
480 x 41 x 130 (mm) |
Zastosowanie |
Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
Sposób montażu |
Montaż w szafie RACK 19", wysokość 1U |
Sposób uziemienia |
Przewód |
Szczelność obudowy |
- |
Temperatura pracy |
-40ºC~60ºC |
