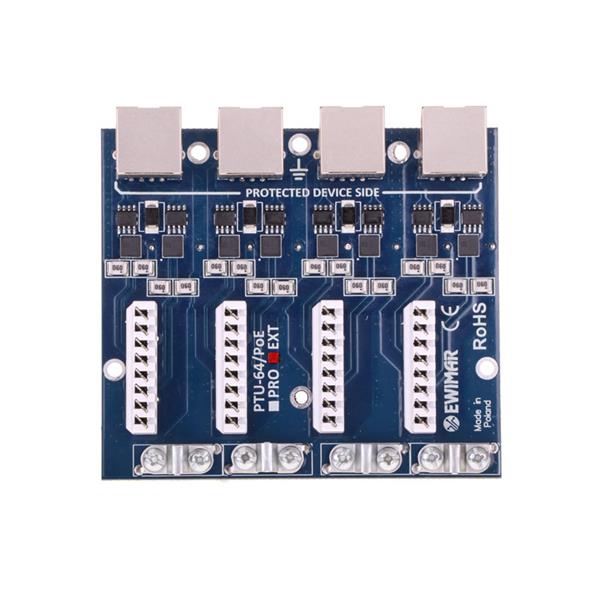

Ogranicznik przepięć Gigabit LAN PTU-64-EXT/PoE

Moduł o podwójnej funkcjonalności, przeznaczony do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z wytrzymałymi komponentami o małych gabarytach i dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji i wysoką wytrzymałość udarową. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 2kA (8/20uS), co w połączeniu z jednolitymi ścieżkami o bardzo dużej grubości daje produkt o stabilnych właściwościach ochrony przeciwprzepięciowej.

Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 250Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTU-64-EXT do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.

Zastosowana technologia MOSFET drastycznie obniża wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej Un. Oznacza to, że impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Dodatkowo, w momencie przepięcia zmniejszone jest ryzyko przebicia izolacji transformatorów izolujących LAN w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy poszczególnymi urządzeniami LAN.

Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Po stronie chronionej (Device) zastosowano gniazda RJ-45, które umożliwiają szybkie przełączanie przewodów; po stronie niechronionej zastosowano złącza typu LSA (dawniej Krone). Rozwiązanie takie tworzy dwa urządzenia w jednym: Skuteczna ochrona przeciwprzepięciowa + Patch Panel przeznaczony do bezpośredniego mocowania przewodów LAN. Metalowe śrubowe obejmy tworzą elektryczne połączenie panela z ekranem przewodów FTP oraz mocują je mechanicznie, chroniąc przed wyrwaniem.

Moduł PTU-64-EXT/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu.
