Ogranicznik przepięć Gigabit LAN PTU-64-PRO/PoE-37015

Ogranicznik przepięć Gigabit LAN PTU-64-PRO/PoE

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29368

Kod producenta: PTU-64-PRO/PoE

Cena brutto: 736,79 zł

Cena netto: 599,02 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

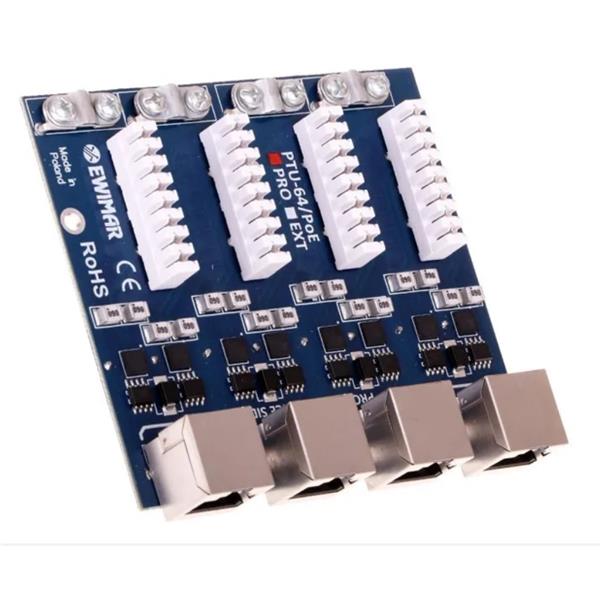

Moduł o podwójnej funkcjonalności, przeznaczony do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z wytrzymałymi komponentami o małych gabarytach i dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji i wysoką wytrzymałość udarową. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 2,5kA (8/20µs), co w połączeniu z jednolitymi ścieżkami o bardzo dużej grubości daje produkt o stabilnych właściwościach ochrony przeciwprzepięciowej.

Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 250Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTU-64-PRO do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.

Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Po stronie chronionej (Device) zastosowano gniazda RJ-45, które umożliwiają szybkie przełączanie przewodów; po stronie niechronionej zastosowano złącza typu LSA (dawniej Krone). Rozwiązanie takie tworzy dwa urządzenia w jednym: Skuteczna ochrona przeciwprzepięciowa + patch panel przeznaczony do bezpośredniego mocowania przewodów LAN. Metalowe śrubowe obejmy tworzą elektryczne połączenie panela z ekranem przewodów FTP oraz mocują je mechanicznie, chroniąc przed wyrwaniem.

Moduł PTU-64-PRO/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu. Moduł może być również stosowany w małych instalacjach i przykręcany do ściany, po zamontowaniu go w obudowie plastikowej PTU/PTF-6-BOX(DIN).

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.


NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

4

Obsługiwane standardy Ethernet

10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx

Zgodność z okablowaniem

Cat. 6

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Złącze LSA (Krone) + ekran

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Ilość stopni ochronnych

2 (GDT, TVS)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

C1: Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła

2,5kA (max)

D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp

1kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

20V

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Element odsprzęgający

Rezystor udarowy

Chronione linie

1-2, 3-6, 4-5, 7-8

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

Zgodny ze wszystkimi typami w tym Hi PoE

Cechy wspólne

Wymiary

100 x 100 x 20 (mm)

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz / na zewnątrz

Sposób montażu

PTU/PTF-6-RACK, PTU/PTF-6-BOX lub PTU/PTF-6-BOX-DIN

Sposób uziemienia

Śruby montażowe

Szczelność obudowy

-

Temperatura pracy

-40ºC~60ºC
