Ogranicznik przepięć Gigabit LAN PTU-68R-EXT/PoE

8-kanałowe zabezpieczenie do sieci Gigabit Ethernet, opartych na przewodach kategorii 5, 5e, 6 oraz 6a. Zbudowane jest z dwóch modułów PTU-64-EXT, zamontowanych w obudowie PTU/PTF-6-RACK. Przeznaczone jest do montażu w szafie Rack 19" na przedniej szynie w przypadku standardowego przeznaczenia lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV - wiele rejestratorów IP posiada wbudowany switch ze złączami z tyłu.

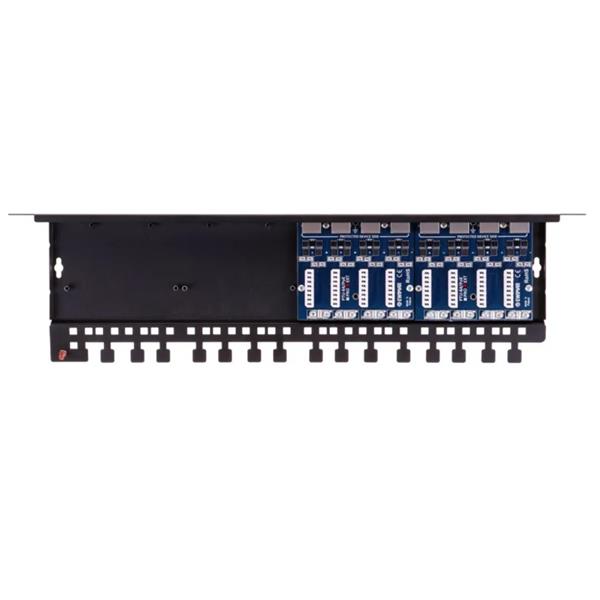

Gniazda RJ-45 z przodu (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN Gigabit Ethernet za pomocą patchcordów. Tylne złącza LSA stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN, bez użycia złączy RJ-45. Rozwiązanie takie tworzy dwa urządzenia w jednym: Patch panel zakończenia linii transmisyjnych i skuteczną ochronę przeciwprzepięciową. Upraszcza to instalację i ogranicza ilość dodatkowych elementów, powodując obniżenie kosztów. W celu zapewnienia kontynuacji ekranu przewodów FTP, należy zastosować patchcordy ekranowane i użyć obejm metalowych, w które wyposażone są płyty elektroniczne.

Moduły serii PTU-64 to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów w technologii MOSFET, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4 x 250MHz.

Zastosowane komponenty technologii MOSFET znacznie obniżają wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej (Un). Impuls napięciowy dochodzący do chronionego urządzenia w czasie przepięcia lub wyładowania, jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Zmniejszone jest również ryzyko przebicia izolacji transformatorów izolujących warstwy fizycznej w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy lokalnie uziemionymi lub lokalnie zasilanymi urządzeniami LAN.

Niezależny tor zabezpieczający PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w momencie uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Panel zabezpieczający posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia jego rozbudowę w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie zabezpieczenia LAN, przez podłączenie dołączonego przewodu do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-5/6-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkową ochronę przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie zabezpieczeń po dwóch stronach przewodów: Wielokanałowe po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.
