Ogranicznik przepięć LAN PTF-54-PRO/InPoE/P

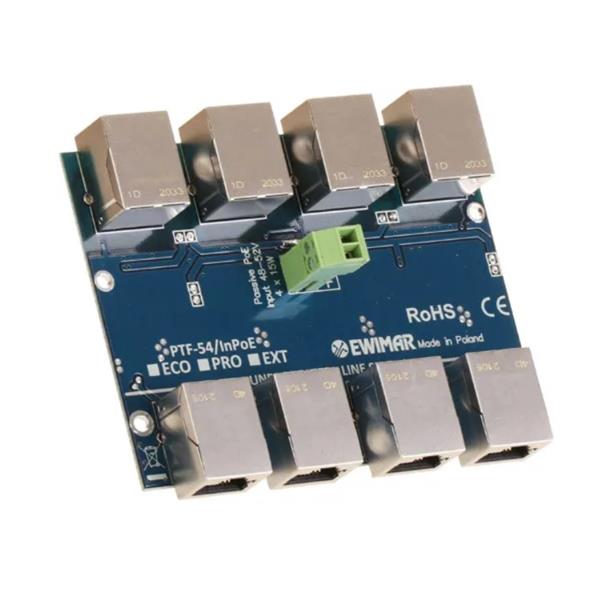

Produkt PTF-54-PRO/InPoE/P to 4-kanałowy moduł ochronny sieci LAN, dedykowany do profesjonalnych sieci LAN. Wzbogacony jest o pasywny injektor zasilania PoE, wysyłający moc 15W na każdy port przy napięciu zasilającym 48V. Podwyższając napięcie do 56V, na każdym porcie można przesłać moc do 20W. Podana maksymalna moc, jest podyktowana prostym wprowadzaniem PoE (bez układu negocjacji) i bezpiecznikiem automatycznym 350mA. Pasywne przesyłanie mocy powyżej 15W @ 48V nie jest zalecane, ponieważ uszkodzenie przewodu lub błąd w połączeniach, może spowodować uszkodzenie portów LAN w urządzeniach końcowych. Do przesyłania mocy do 30W/port, zalecamy zastosowanie modułu PTF-54-PRO/InPoE/A, który zawiera aktywny układ negocjacji PSE.

Moduł przeznaczony jest do budowy wielokanałowych systemów ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, między innymi do ochrony komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych wewnątrz budynków, które wymagają zasilania PoE.
Może być użyty ze switchem LAN, który nie posiada portów z zasilaniem PoE lub wykorzystany do zwiększenia ilości portów PoE, w przypadku niewystarczającej mocy lub ilości portów PoE w switchu LAN. Do zasilania każdego modułu należy użyć zasilacza o napięciu 48-56VDC o zalecanej wydajności 2A, co zapobiegnie wyłączeniu się zasilacza w momencie zadziałania bezpiecznika automatycznego.

Transmisja PoE odbywa się na liniach transmisyjnych 1-2, 3-6, podobnie jak w standardzie IEEE: 802.3af, opcja A. Pary 4-5 i -7-8 są całkowicie wyłączone wewnątrz modułu.

UWAGA! Moduł InPoE może być podłączony do portu PoE w switchu, lecz nie przekazuje zasilania PoE pomiędzy stroną LINE i DEVICE.

Moduł posiada podwyższoną wytrzymałość udarową poziomie 2,5kA na żyłę przewodu, co pozwala na bezpośrednie odprowadzanie dużych ładunków udarowych bezpośrednio do ziemi, pochodzących od zaindukowane impulsu jak i przeskoków iskrowych. Uzupełnieniem są obwody chroniące urządzenia zasilane przez pary PoE, gdzie uszkodzenie może powstać w wyniku zaindukowanych prądów udarowych w trakcie wyładowania atmosferycznego, ale także w wyniku uszkodzenia się zasilacza PoE.  Dodatkową barierę ochronną przed przepięciami, dostarczają wbudowane transformatory izolujące stronę LINE i DEVICE.

Produkt kompatybilny jest ze standardami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem kategorii 5, 5e, 6 oraz 6a - dzięki zastosowaniu ekranowanych gniazd, połączenie ekranu nie jest jednak wykorzystane pomiędzy stroną LINE i DEVICE.

Moduł może być montowany w obudowach plastikowych PTU/PTF-5-BOX lub PTU/PTF-5-BOX/DIN (1szt) oraz w panelach PTU/PTF-5-RACK (do 4 szt), tworząc kompletne wielokanałowe systemy ochronne lub przez zastosowanie różnych modułów, systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.
Moduły w panelach Rack można łączyć z innymi, aby uzyskać optymalną konfigurację do wymaganych potrzeb instalacji.

Wszystkie moduły serii PTF-54 punkt uziemienia mają realizowany poprzez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.

Strona chroniona oraz niechroniona wyposażone są w gniazda RJ-45, dlatego moduły mogą być łączone z innymi patch panelami, stanowiącymi zakończenia przewodów LAN. Nie należy jednak stosować standardowych patch paneli ze złączami LSA (Krone) oraz z gniazdami typu Keystone, ponieważ wytrzymałość ich obwodów drukowanych jest bardzo mała i w momencie przepięcia istnieje ryzyko, że zostaną one uszkodzone. Najlepiej przewody zakończyć najprostszymi wtykami RJ-45.
