Ogranicznik przepięć LAN PTF-58R-EXT/InPoE/P

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 29396

Kod producenta: PTF-58R-EXT/InPoE/P

Cena brutto: 1 439,14 zł

Cena netto: 1 170,03 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

PTU-516R-ECO to 16-kanałowy patch panel ze złączami LSA (Krone), przeznaczony do zakończenia przewodów sieci LAN w szafach RACK 19". Jest zintegrowany zabezpieczeniem przeciwprzepięciowym serii ECO, które jest wystarczające do ochrony urządzeń oraz przewodów LAN zainstalowanych wewnątrz pomieszczeń i nie zagrożonych przeskokiem iskrowym o dużej wartości udarowej z innych instalacji lub urządzeń wystawionych na zewnątrz - dotyczy to urządzeń i instalacji nie zabezpieczonych przed wyładowaniami atmosferycznymi. Kompatybilny jest z sieciami LAN 100Mbit 100Base-T, wykorzystanymi do połączenia komputerów PC, systemów automatyki przemysłowej i budynków oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz zasilania PoE dowolnego typu i mocy do 60W, urządzeń instalowanych wewnątrz budynków. Skuteczność ochrony wynosi 100A w impulsie 8/20μs z odprowadzeniem ładunku do ziemi, co jest wystarczające w większości aplikacji wewnątrz budynków, gdzie główną przyczyną uszkodzeń może być zaindukowanie się impulsu elektromagnetycznego w przewodach.

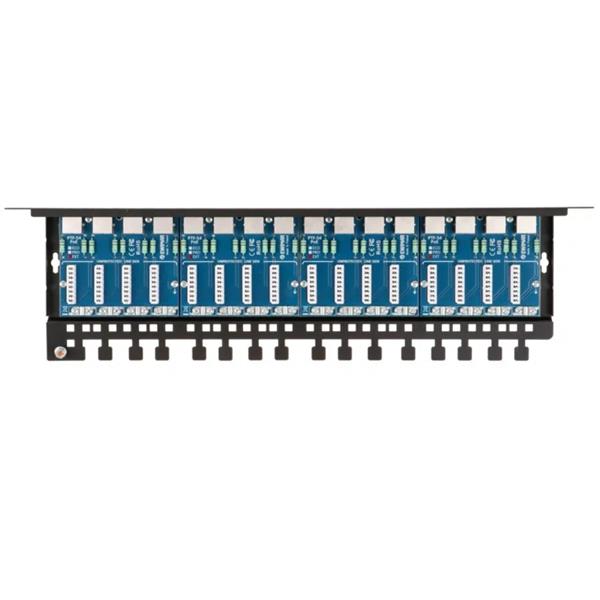

Patch panel składa się z czterech modułów PTU-54-ECO/PoE, zamontowanych w obudowie PTU/PTF-5-RACK. Seria 5xx to nowo zaprojektowane moduły, posiadające lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych serii, co zapewnia stabilniejszą pracę, mniejsze przesłuchy sygnału oraz pozwala zasilać urządzenia dużej mocy za pomocą standardu PoE.

Patch panel może być wykorzystany z okablowaniem UTP, FTP kategorii 5, 5e, 6 lub wyższych. W sieciach 100Mbit (100Base-T) linie 4,5 oraz 7,8 używane są wyłącznie do zasilania PoE i dla uproszczenia układu ochronnego zostały one pogrupowane co nie zmienia parametrów działania tych sieci, jednak podczas dokonywania pomiarów sieci LAN za pomocą mierników będą zgłaszane zwarcia na tych liniach, co jest normalnym efektem. W takim przypadku, do pomiarów należy zastosować patch panel dedykowany danej kategorii a jako dodatkowe urządzenie ochronne zastosować urządzenie PTF-516R-ECO/PoE. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.

Po stronie niechronionej (wejście) zastosowano złącza LSA (Krone) oraz obejmy dla przewodów ekranowanych a po stronie chronionej (wyjście) gniazda RJ-45, wykorzystywane do podłączenia urządzeń LAN. Opcjonalna pokrywa PTU/PTF-5/6-COVER zabezpiecza przed kurzem oraz przed przypadkowym uszkodzeniem modułów a specjalne otwory w podstawie na zamontowanie panela również na ścianie. Przewody sygnałowe mogą być zabezpieczone mechanicznie przed wyrwaniem za pomocą opasek zaciskowych, używając otworów lub wypustek w tylnej części panela.

W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy Rack. Korzyści z takiego rozwiązania to: Większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest zabezpieczenie wielokanałowe a po stronie urządzeń końcowych 1-kanałowe.

Specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

16

Możliwość rozbudowy

-

Obsługiwane standardy Ethernet

10Base-T, 100Base-T

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Złącze LSA (Krone) + ekran

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Ilość stopni ochronnych

1 (hybrydowy)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

150V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła

100A

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP

20V

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Element odsprzęgający

-

Chronione linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

150V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła

100A

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Straty mocy PoE na obwodach ochronnych

IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B:
0,13W @48VDC

IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B:
0,35W @54VDC

IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne

Wymiary

480 x 41 x 130 (mm)

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz

Sposób montażu

Montaż w szafie RACK 19", wysokość 1U

Sposób uziemienia

Przewód

Szczelność obudowy

-

Temperatura pracy

-40ºC~60ºC
