Numer katalogowy: 29394
Kod producenta: PTF-58R-PRO/InPoE/P
8-kanałowa ochrona przeciwprzepięciowa, dedykowana do ochrony sieci LAN 100Mbit, komputerów PC, systemów automatyki przemysłowej i budynkowej oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz dostarcza zasilanie PoE do 15W/kanał w trybie pasywnym. Zalecana jest do ochrony mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2,5kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji.
Podwyższając napięcie zasilające do 56V, można przesłać moc do 20W na kanał. Podana maksymalna moc, jest podyktowana prostym wprowadzaniem PoE (bez układu negocjacji) i bezpiecznikiem automatycznym 350mA. Pasywne przesyłanie mocy powyżej 15W @ 48V nie jest zalecane, ponieważ uszkodzenie przewodu lub błąd w połączeniach, może spowodować uszkodzenie portów LAN w urządzeniach końcowych. Dla przesyłania mocy do 30W/port, zalecamy zastosowanie modułu PTF-58R-PRO/InPoE/A, który zawiera aktywny układ negocjacji PSE.

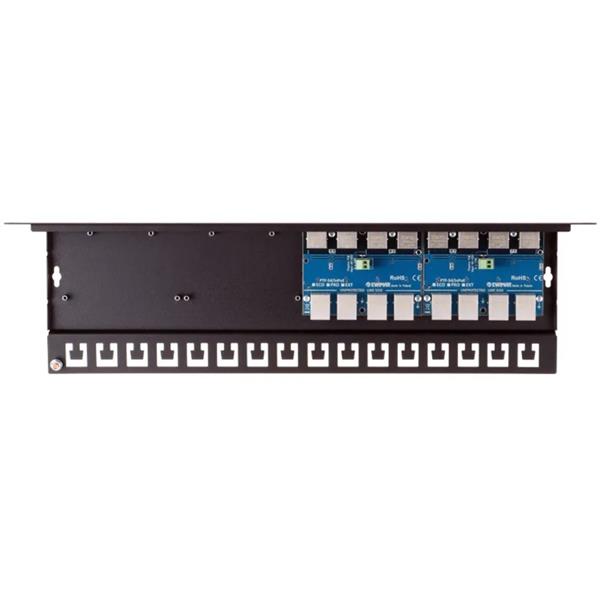

Produkt składa się z dwóch modułów PTF-54-PRO/InPoE/P, zamontowanych w obudowie PTU/PTF-5-RACK i może być łatwo rozbudowany do 16 kanałów za pomocą dowolnych modułów PTU-54 lub PTF-54.
Transmisja PoE odbywa się na liniach transmisyjnych 1-2, 3-6, podobnie jak w standardzie IEEE: 802.3af, opcja A. Pary 4-5 i -7-8 są całkowicie wyłączone wewnątrz urządzenia. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza.
Produkt może być użyty ze switchem LAN, który nie posiada portów z zasilaniem PoE lub wykorzystany do zwiększenia ilości portów PoE, w przypadku niewystarczającej mocy lub ilości portów PoE w switchu LAN. Do zasilania każdego modułu należy użyć zasilacza o napięciu 48-56VDC o zalecanej wydajności 2A, co zapobiegnie wyłączeniu się zasilacza w momencie zadziałania bezpiecznika automatycznego.
Panel wyposażony jest w gniazda RJ-45 po stronie chronionej oraz po stronie niechronionej. Ułatwia to adaptację do już istniejących systemów i przyspiesza proces podłączania oraz serwisowania. Można go podłączyć do istniejących patch paneli ze złączami LSA (Krone) za pomocą patchcordów RJ-45. Opcjonalna pokrywa PTU/PTF-5/6-COVER zabezpiecza przed kurzem oraz przed przypadkowym uszkodzeniem modułów, a specjalne otwory w podstawie na zamontowanie panela również na ścianie. Przewody sygnałowe mogą być zabezpieczone mechanicznie przed wyrwaniem za pomocą opasek zaciskowych, używając otworów lub wypustek w tylnej części panela.
W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy Rack. Korzyści z takiego rozwiązania to: większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.
Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie ograniczników przepięć na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych ograniczniki 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT.
Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Najlepiej zastosować przewody zakończone najprostszymi wtykami RJ-45.
NAZWA PARAMETRU |
WARTOŚĆ |
Linia danych |
|
Ilość kanałów LAN |
8 |
Możliwość rozbudowy |
Do 16 kanałów |
Obsługiwane standardy Ethernet |
10Base-T, 100Base-T |
Stosowany z okablowaniem |
FTP, UTP dowolnej kategorii |
Złącze wejściowe (strona niechroniona) |
Gniazdo ekranowane RJ-45 |
Złącze wyjściowe (strona chroniona) |
Gniazdo ekranowane RJ-45 |
Ilość stopni ochronnych |
2 (GDT, TVS) |
Napięcie znamionowe DC (linia-ziemia) UN |
90V DC |
Napięcie maksymalne pracy trwałej (linia-ziemia) UC |
110V DC |
Poziom ochrony 1kV/μs (linia-ziemia) UP |
600V |
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła |
2,5kA |
Prąd piorunowy (10/350µs, linia-ziemia) Iimp |
1kA |
Napięcie znamionowe DC (linia-linia) UN |
3,3V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC |
3,5V DC |
Poziom ochrony 1kV/μs (linia-linia) UP |
20V |
Prąd wyładowczy (8/20µs, linia-linia) Iimp |
100A |
Element odsprzęgający |
Rezystor udarowy |
Chronione linie |
1-2, 3-6 |
Pojemność (linia-linia) @1MHz |
6-15pF |
Pojemność (linia-ziemia) @1MHz |
1-2pF |
Linia PoE |
|
Napięcie znamionowe DC (linia-linia) UN |
57V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC |
64V DC |
Poziom ochrony 1kV/μs (linia-linia) UP |
93V DC |
Prąd wyładowczy (8/20µs, linia-linia) Iimp |
100A |
Napięcie znamionowe DC (linia-ziemia) UN |
90V DC |
Napięcie maksymalne pracy trwałej (linia-ziemia) UC |
110 DC |
Poziom ochrony 1kV/μs (linia-ziemia) UP |
600V |
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła |
2,5kA |
Chronione linie (pary) |
(1+2)-(3+6) |
Standard pracy PoE |
Zgodny z IEEE 802.3af opcja A (bez negocjacji) |
Przesyłana moc |
15W na kanał @ 48VDC, bezpiecznik automatyczny 350mA |
Cechy wspólne |
|
Wymiary |
480 x 41 x 130 (mm) |
Zastosowanie |
Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
Sposób montażu |
Montaż w szafie RACK 19", wysokość 1U |
Sposób uziemienia |
Przewód |
Szczelność obudowy |
- |
Temperatura pracy |
-40ºC~60ºC |
