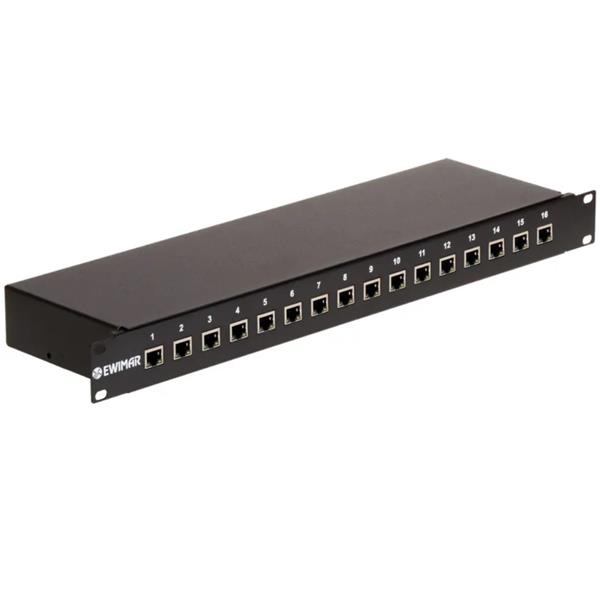

Ogranicznik przepięć LAN PTU-516R-ECO/InPoE/P

16-kanałowy ogranicznik przepięć, dedykowany do ochrony sieci LAN 100Mbit, komputerów PC, systemów automatyki przemysłowej i budynkowej oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz dostarcza zasilanie PoE do 15W/kanał w trybie pasywnym. Skuteczność ochrony wynosi 100A w impulsie 8/20µs na każdą żyłę przewodu, co jest wystarczające w większości aplikacji wewnątrz budynków, gdzie główną przyczyną uszkodzeń może być zaindukowanie się impulsu elektromagnetycznego w przewodach.

Podwyższając napięcie zasilające do 56V, można przesłać moc do 20W na kanał. Podana maksymalna moc, jest podyktowana prostym wprowadzaniem PoE (bez układu negocjacji) i bezpiecznikiem automatycznym 350mA. Pasywne przesyłanie mocy powyżej 15W @ 48V nie jest zalecane, ponieważ uszkodzenie przewodu lub błąd w połączeniach, może spowodować uszkodzenie portów LAN w urządzeniach końcowych. Dla przesyłania mocy do 30W/port, zalecamy zastosowanie modułu PTF-516R-ECO/InPoE/A, który zawiera aktywny układ negocjacji PSE.

Ogranicznik składa się z czterech modułów PTU-54-ECO/InPoE/P, zamontowanych w obudowie PTU/PTF-5-RACK.

Transmisja PoE odbywa się na liniach transmisyjnych 1-2, 3-6, podobnie jak w standardzie IEEE: 802.3af, opcja A. Pary 4-5 i -7-8 są całkowicie wyłączone wewnątrz urządzenia. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.

Produkt może być użyty ze switchem LAN, który nie posiada portów z zasilaniem PoE lub wykorzystany do zwiększenia ilości portów PoE, w przypadku niewystarczającej mocy lub ilości portów PoE w switchu LAN. Do zasilania każdego modułu należy użyć zasilacza o napięciu 48-56VDC o zalecanej wydajności 2A, co zapobiegnie wyłączeniu się zasilacza w momencie zadziałania bezpiecznika automatycznego.

Panel wyposażony jest w gniazda RJ-45 po stronie chronionej oraz złącza LSA po stronie niechronionej. Opcjonalna pokrywa PTU/PTF-5/6-COVER zabezpiecza przed kurzem oraz przed przypadkowym uszkodzeniem modułów, a specjalne otwory w podstawie na zamontowanie panela również na ścianie. Przewody sygnałowe mogą być zabezpieczone mechanicznie przed wyrwaniem za pomocą opasek zaciskowych, używając otworów lub wypustek w tylnej części panela.

W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy Rack. Korzyści z takiego rozwiązania to: większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenie 1-kanałowe.
