Ogranicznik przepięć LAN PTU-58R-EXT/InPoE/P

PTU-58R-EXT/InPoE/P to 8-kanałowe zabezpieczenie przeciwprzepięciowe, dedykowane do ochrony sieci LAN 100Mbit w systemach automatyki przemysłowej, automatyki budynków oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia bardzo skuteczną ochronę torów transmisji danych, jednocześnie dostarczając zasilanie PoE do 15W/kanał w trybie pasywnym.

Podwyższając napięcie zasilające do 56V, można przesłać moc do 20W na kanał. Podana maksymalna moc, jest podyktowana prostym wprowadzaniem PoE (bez układu negocjacji) i bezpiecznikiem automatycznym 350mA. Pasywne przesyłanie mocy powyżej 15W @ 48V nie jest zalecane, ponieważ uszkodzenie przewodu lub błąd w połączeniach, może spowodować uszkodzenie portów LAN w urządzeniach końcowych. Dla przesyłania mocy do 30W/port, zalecamy zastosowanie modułu PTF-58R-EXT/InPoE/A, który zawiera aktywny układ negocjacji PSE.

Produkt może być użyty ze switchem LAN, który nie posiada portów z zasilaniem PoE lub wykorzystany do zwiększenia ilości portów PoE, w przypadku niewystarczającej mocy lub ilości portów PoE w switchu LAN. Do zasilania każdego modułu należy użyć zasilacza o napięciu 48-56V DC o zalecanej wydajności 2A, co zapobiegnie wyłączeniu się zasilacza w momencie zadziałania bezpiecznika automatycznego.

Zabezpieczenia przeciwprzepięciowe serii Extreme to najbardziej skuteczne produkty, przeznaczone do ochrony urządzeń montowanych na konstrukcjach metalowych oraz w warunkach przemysłowych. Powinny być stosowane wszędzie, gdzie oprócz ryzyka powstania przepięć mogą pojawić się potencjały pomiędzy lokalnymi punktami uziemienia. Takie zjawiska występują, gdy urządzenia końcowe LAN zamontowane są na metalowych konstrukcjach, takich jak słupy, hale lub wieże, gdzie w momencie wyładowania atmosferycznego pomiędzy nimi występuje chwilowa różnica potencjałów, która może się zamknąć przez przewody LAN.

Opisane powyżej zagrożenia występują również w warunkach przemysłu ciężkiego lub kolejnictwa, gdzie załączanie się ciężkich maszyn, agregatów lub UPS-ów również generuje duże różnice potencjałów.

Duża wytrzymałość udarowa o wartości do 2,5kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji. Zastosowana technologia MOSFET kilkakrotnie zmniejsza napięcie udarowe, które może pojawić się po stronie chronionej w wyniku oporności dynamicznej krzemu komponentów lub pracy zabezpieczenia w podwyższonej temperaturze.

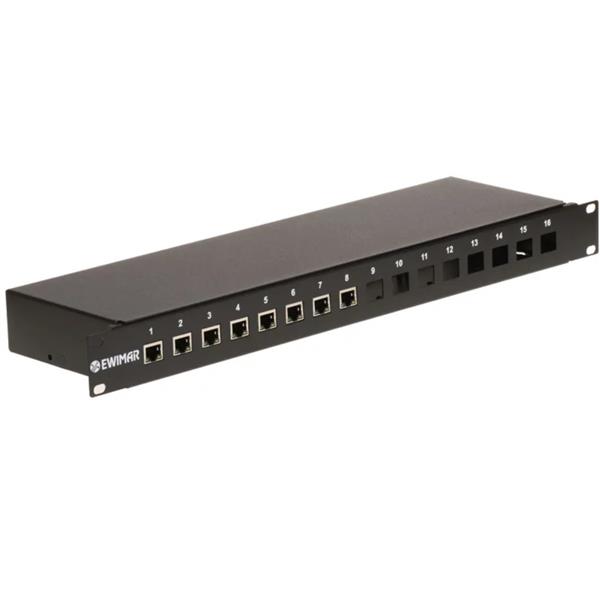

Zabezpieczenie PTU-58R-EXT/InPoE/P jest kompatybilne ze standardami Ethernet 10Base-T i 100base-T. Składa się z obudowy PTU/PTF-5-RACK oraz dwóch modułów PTU-54-EXT/InPoE/P, a wolna przestrzeń umożliwia zamontowanie dwóch dodatkowych modułów innej serii, w celu stworzenia własnej konfiguracji produktu.

Opcjonalne uchwyty kątowe LK-MOUNT pozwalają na zamocowanie panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV. Ogranicza to długość patchcordów oraz zwiększa ilość miejsca w szafie Rack.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to zabezpieczenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenia 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN po drugiej stronie przewodu, należy zastosować ogranicznik serii PRO lub EXT. Zastosowanie dwóch ograniczników serii EXTREME na dwóch końcach przewodu zapewnia najwyższy poziom ochrony lecz zwiększa oporność szeregową obwodu, co należy uwzględnić przy pomiarach i stratach mocy zasilania PoE.

Transmisja PoE odbywa się na liniach transmisyjnych 1-2, 3-6, podobnie jak w standardzie IEEE: 802.3af, opcja A. Pary 4-5 i -7-8 są całkowicie wyłączone wewnątrz urządzenia. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza.

Zabezpieczeń serii EXT nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) lub typu Keystone, ze względu na małą wytrzymałość udarową ich obwodów drukowanych.Najlepiej zastosować przewody zakończone najprostszymi wtykami RJ-45.

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.
