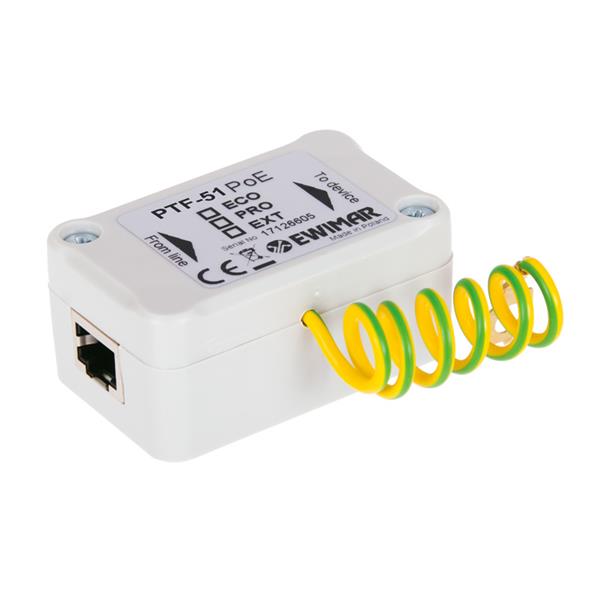

Ogranicznik przepięć sys. IP PTF-51-EXT/PoE

Ochronnik przeciwprzepięciowy, przeznaczony do zabezpieczenia jednego toru LAN przed skutkami przepięć i wyładowań atmosferycznych. Kompatybilny jest z sieciami Ethernet standardów 10Base-T oraz 100Base-T, wykorzystywanymi w połączeniach z komputerami PC, kamerami systemów CCTV, urządzeniami automatyki przemysłowej i budynków a także innych urządzeń konsumenckich. Zawiera bezpośrednie odprowadzenie do ziemi dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez dosyć często stosowanych elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych.

Trzy stopnie ochronne w torze danych z zastosowaniem technologii MOSFET, bardzo skutecznie chronią delikatne obwody interfejsów sieciowych i wprowadzają dodatkowy bufor separujący, w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a poszczególnymi punktami końcowymi. Ponadto technologia MOSFET, obniża poziom potencjału jaki dociera do chronionego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un).

Wbudowane obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami transmisyjnymi 1,2 - 3,6 oraz parami 4,5 - 7,8, które w sieciach 100Mbit wykorzystane wyłącznie do zasilania PoE. Zostały one pogrupowane w celu uproszenia obwodu ochronnego i jedna para traktowana jest jako jedna linia obwodu. Obwody ochronne PoE zabezpieczają urządzenia końcowe LAN przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

PTF-51-EXT/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Do poprawnej pracy konieczne jest właściwe uziemienie za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.

PTF-51-EXT/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.

Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.

Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii EXT, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca.

Jeżeli zabezpieczenia serii EXT będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu.
