Ogranicznik przepięć sys. IP PTF-58R-PRO/PoE-36028

Ogranicznik przepięć sys. IP PTF-58R-PRO/PoE

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 28536

Cena brutto: 879,47 zł

Cena netto: 715,02 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

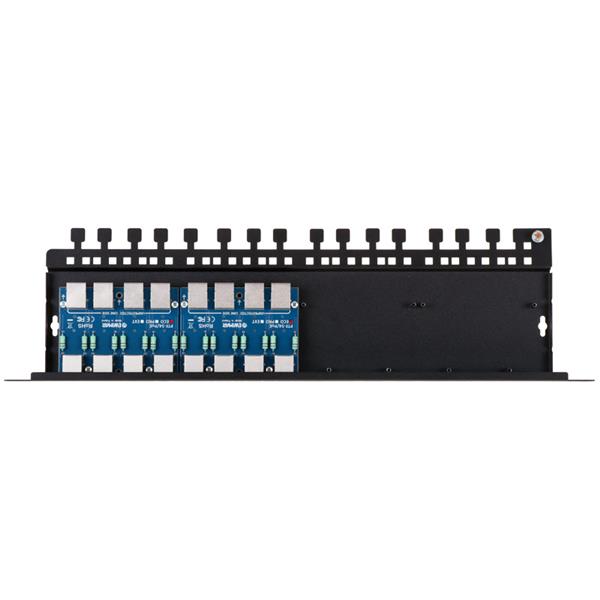

PTF-58R-PRO/PoE to ogranicznik przepięć, dedykowany do skutecznej ochrony 8 kanałów sieci LAN 100Mbit i podłączonych do niej urządzeń, zainstalowanych na zewnątrz budynków. Zalecany jest do mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2,5kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji.

Ogranicznik składa się z dwóch modułów PTF-54-PRO/PoE, zamontowanych w obudowie PTU/PTF-5-RACK i może być łatwo rozbudowany do 16 kanałów za pomocą modułów serii PTU lub PTF. Seria 5xx to całkowicie nowa konstrukcja, posiadająca znacznie lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli. Nowa konstrukcja układów ochronnych toru PoE, zabezpiecza każdy z dostępnych standardów i pozwala przesyłać zasilanie o mocy do 60W.

Panel może być wykorzystany z okablowaniem UTP, FTP kategorii 5, 5e, 6 lub wyższych. W sieciach 100Mbit (100Base-T) linie 4,5 oraz 7,8 używane są wyłącznie do zasilania PoE i dla uproszczenia układu ochronnego zostały one pogrupowane co nie zmienia parametrów działania tych sieci, jednak podczas dokonywania pomiarów sieci LAN za pomocą mierników będą zgłaszane zwarcia na tych liniach. Pomiary instalacji kategorii 5, 6 lub wyższych, należy wykonywać bez udziału zabezpieczenia PTF-58R-PRO/PoE. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.

Obudowa wraz z elektroniką tworzą kompletny panel ochronny, wyposażony w gniazda RJ-45 po stronie chronionej oraz niechronionej, co ułatwia podłączenie do istniejących instalacji oraz skraca proces serwisowania. Opcjonalna pokrywa PTU/PTF-5/6-COVER chroni elektronikę przed zabrudzeniem oraz przed przypadkowym uszkodzeniem a wypustki i otwory na opaski zaciskowe pozwalają na solidne zamocowanie przewodów.

Opcjonalne uchwyty kątowe LK-MOUNT służą do zamocowania panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie ograniczników przepięć na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych ograniczniki 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT.

Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych.



NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

8

Możliwość rozbudowy

Do 16 kanałów

Obsługiwane standardy Ethernet

10Base-T, 100Base-T

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Gniazdo ekranowane RJ-45

Złącze wyjściowe (strona chroniona)

Gniazdo ekranowane RJ-45

Ilość stopni ochronnych

2 (GDT, TVS)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła

2,5kA (max)

Prąd piorunowy (10/350µs, linia-ziemia) Iimp

1kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP

20V

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Element odsprzęgający

Rezystor udarowy

Chronione linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

Prąd wyładowczy (8/20µs, linia-linia) Iimp

100A

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µs, linia-ziemia) Iimp

2,5kA (max)

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Straty mocy PoE na obwodach ochronnych

IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne

Wymiary

480 x 41 x 130 (mm)

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz / na zewnątrz

Sposób montażu

Montaż w szafie RACK 19", wysokość 1U

Sposób uziemienia

Przewód

Szczelność obudowy

-

Temperatura pracy

-40ºC~60ºC
