Ogranicznik przepięć zewn. BOX-1-PTF-51-EXT/PoE

BOX-1-PTF-51-EXT/PoE to ogranicznik przepięć sieci LAN, przeznaczony do ochrony punktów kamerowych IP, zamontowanych na ścianach, słupach lub wysięgnikach. Charakteryzuje się bardzo wysoką skutecznością ochrony na bezpośrednie wyładowania, wynoszące do 5kA @ 8/20μs oraz powyżej 5kA w wersji ze złączami śrubowymi. Dodatkowe obwody chronią zasilanie PoE przed niekontrolowanym wzrostem napięcia, spowodowanym zaindukowanym przepięciem. Zastosowana technologia MOSFET wielokrotnie ogranicza poziom napięcia udarowego, które może pojawić się po stronie chronionej w porównaniu do rozwiązań konwencjonalnych.

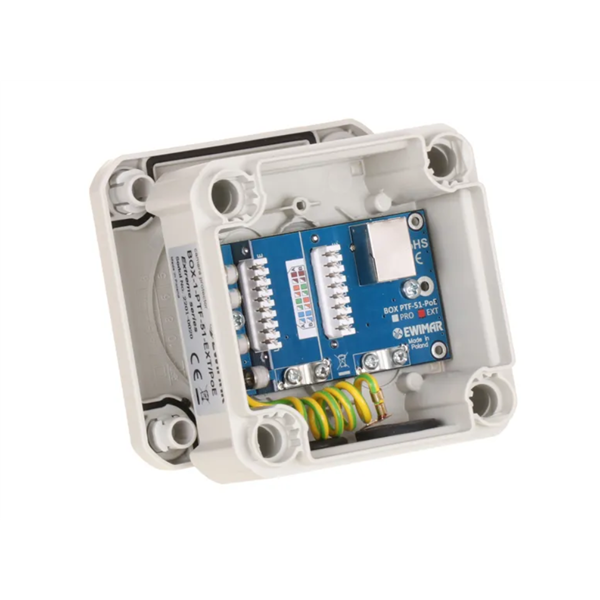

Urządzenie posiada dwa złącza typu LSA (po stronie zagrożonej i chronionej) oraz gniazdo RJ-45 po stronie chronionej, dzięki czemu możliwa jest wygodna konfiguracja podłączenia infrastruktury kablowej. Urządzenie może być używane z okablowaniem kategorii 5, 5e, 6 i 6a, jednak ze względu na wewnętrzną konstrukcję szybkość połączenia będzie odbywać się w standardzie 100Base-T (100Mbit).

Seria Extreme posiada najnowsze rozwiązanie w postaci superszybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powodują żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie a wzrost powyżej ustalonej wartości, powoduje automatyczne odłączenie obwodu wyjściowego w czasie maksymalnym 1μs. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1μs.

Produkt kompatybilny jest ze wszystkimi standardami PoE o maksymalnej mocy 60W.

Może być stosowany z innymi zabezpieczeniami PRO lub EXT firmy Ewimar, jednak do zapewnienia pełnej ochrony linii napowietrznej, zalecanie jest zastosowanie dwóch takich samych urządzeń - po jednym na każdym końcu przewodu. Pozwala to zrównoważyć wytrzymałość udarową całego obwodu, bez względu na miejsce przeniknięcia ładunku elektrycznego.

Duża obudowa umożliwia wygodne wykonanie połączeń i wprowadzenie przewodu od kamery wraz ze wszystkimi złączami, co pozwala na ich ukrycie i zabezpieczenie przed wilgocią. BOX-1-PTF-51 może być zamontowany bezpośrednio na ścianie budynku lub na uchwycie słupowym U-BOX wraz z kamerą, co tworzy kompaktowe rozwiązanie.

Produkt posiada wysokiej jakości hermetyczną obudowę, jednak ze względu na konieczność przeprowadzania przewodów od kamery, jeden z otworów posiada gumową membranę bez możliwości całkowitego jej uszczelnienia. Produkt zawsze należy montować wyprowadzeniami do dołu, unikając montażu tuż nad elementami gdzie odbijająca się woda może wpadać do urządzenia od dołu. Nie można również montować poniżej gruntu lub poziomu zbierającej się wody.

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.

Specyfikacja techniczna
