Ogranicznik przepięć zewn. BOX-2-PTF-51-EXT/PoE

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29383

Kod producenta: BOX-2-PTF-51-EXT/PoE

Cena brutto: 375,16 zł

Cena netto: 305,01 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

BOX-2-PTF-51-EXT/PoE to ogranicznik przepięć sieci LAN, przeznaczony do ochrony punktów kamerowych IP, zamontowanych na ścianach, słupach lub wysięgnikach. Charakteryzuje się bardzo wysoką skutecznością ochrony na bezpośrednie wyładowania, wynoszące do 5kA @ 8/20μs oraz powyżej 5kA w wersji ze złączami śrubowymi. Dodatkowe obwody chronią zasilanie PoE przed niekontrolowanym wzrostem napięcia, spowodowanym zaindukowanym przepięciem. Zastosowana technologia MOSFET wielokrotnie ogranicza poziom napięcia udarowego, które może pojawić się po stronie chronionej w porównaniu do rozwiązań konwencjonalnych.

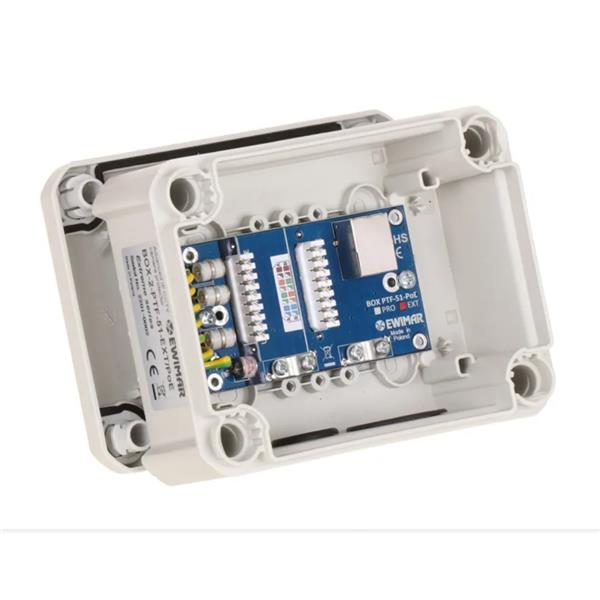

Urządzenie posiada dwa złącza typu LSA (po stronie zagrożonej i chronionej) oraz gniazdo RJ-45 po stronie chronionej, dzięki czemu możliwa jest wygodna konfiguracja podłączenia infrastruktury kablowej. Urządzenie może być używane z okablowaniem kategorii 5, 5e, 6 i 6a, jednak ze względu na wewnętrzną konstrukcję szybkość połączenia będzie odbywać się w standardzie 100Base-T (100Mbit).

Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powodują żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie a wzrost powyżej ustalonej wartości, powoduje automatyczne odłączenie obwodu wyjściowego w czasie maksymalnym 1μs. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1μs.

Produkt kompatybilny jest ze wszystkimi standardami PoE o maksymalnej mocy 60W.

Duża obudowa umożliwia wygodne wykonanie połączeń i wprowadzenie przewodu od kamery wraz ze wszystkimi złączami, co pozwala na ich ukrycie i zabezpieczenie przed wilgocią. BOX-2-PTF-51 może być zamontowany bezpośrednio na ścianie budynku lub na uchwycie słupowym U-BOX wraz z kamerą, co tworzy kompaktowe rozwiązanie.

Produkt posiada wysokiej jakości hermetyczną obudowę, jednak ze względu na konieczność przeprowadzania przewodów od kamery, jeden z otworów posiada gumową membranę bez możliwości całkowitego jej uszczelnienia. Produkt zawsze należy montować wyprowadzeniami do dołu, unikając montażu tuż nad elementami gdzie odbijająca się woda może wpadać do urządzenia od dołu. Nie można również montować poniżej gruntu lub poziomu zbierającej się wody.

Większa obudowa dostarcza więcej miejsca na przewody wykorzystywane w zaawansowanych kamerach IP.

Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.



Specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

1

Obsługiwane standardy Ethernet

10Base-T, 100Base-T

Stosowany z okablowaniem

FTP, UTP dowolnej kategorii

Złącze wejściowe (strona niechroniona)

Złącze LSA (Krone) + ekran

Złącze wyjściowe (strona chroniona)

Złącze LSA (Krone) + ekran / gniazdo ekranowane RJ-45

Ilość stopni ochronnych

3 (GDT, MOSFET, TVS)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

C1: Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła

5kA

D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp

2kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

<10V

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

2kA

Element odsprzęgający

Bezpiecznik MOSFET

Chronione linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

2-3pF

Rezystancja szeregowa

6Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

B2: Poziom ochrony 1kV/μs (linia-linia) UP

93V DC

C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp

2kA (opcja A), 250A (opcja B)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

C1: Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła

5kA

Chronione linie (pary)

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Cechy wspólne

Wymiary

151 x 117 x 67 mm

Zastosowanie

Ochrona urządzeń instalowanych wewnątrz / na zewnątrz

Sposób montażu

Obudowa wolnostojąca / montowana na ścianie / uchwyt słupowy U-BOX

Sposób uziemienia

Przewód

Szczelność obudowy

IP65 (z uwagami umieszczonymi w instrukcji obsługi)

Temperatura pracy

-40ºC~60ºC
