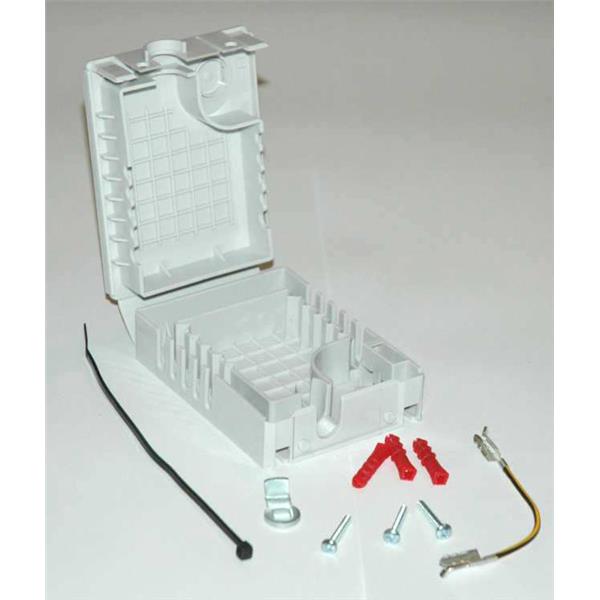

Osłona uniwersalna małoparowa sucha KM-30 1-30par

Osłona abonencka typu KM30 jest estetyczną i trwałą

osłoną do ochrony natynkowych instalacji abonenckich.

Chroni przed ingerencją osób trzecich jak również

zabezpiecza złącze przed wpływem czynników

atmosferycznych.

Przeznaczenie

Osłona abonencka typu KM30 przeznaczona jest do ochrony złączy abonenckich (wykonanych

za pomocą łączników wypełnionych) przed uszkodzeniami mechanicznymi oraz czynnikami

atmosferycznymi zarówno w instalacjach zewnętrznych jak i wewnątrz budynkowych.

Zakres zastosowania

Osłona abonencka typu KM30 umożliwia montaż kabla (do 30 par) i wykonanie typowej

natynkowej instalacji abonenckiej dając możliwość dokonywania do dwóch odgałęzień kabli

wieloparowych oraz wyprowadzania do dwunastu przewodów abonenckich.

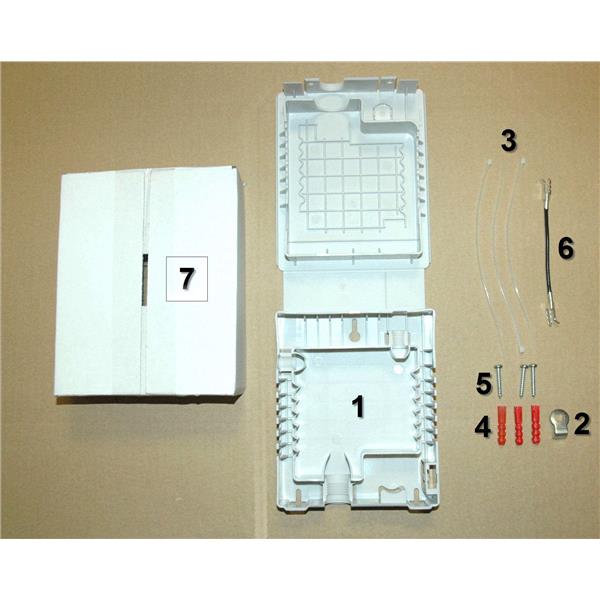

Części składowe kompletu osłony

1 – Osłona z pokrywą

2 – Rygiel zamka systemowego

3 – Opaski zaciskowe służące do

mocowania kabli w uchwytach

głównych

4 – Koszulki kołków rozporowych Ø 6mm

5 – Wkręty do mocowania osłony

6 – Łącznik ekranu

7 – Opakowanie kartonowe

Budowa

Osłona abonencka typu KM30 jest osłoną jednoelementową wyposażoną w zatrzaski

zamykające, konstrukcja osłony gwarantuje pewne krępowanie i zabezpieczenia przed wyrwaniem

zarówno kabli wieloparowych jak i przewodów abonenckich.

Osłona abonencka typu KM30 posiada unikalną konstrukcje uchwytów kabli, które umożliwiają

wyjęcie złącza, dokonanie zmian i ponowny montaż w szybki i prosty sposób.

Obudowa całkowicie osłania śruby mocujące a kołnierz, w który zaopatrzona jest pokrywa,

chroni kable oraz rurę osłonową, przystosowana jest do montażu zamka typu Abloy.

Obudowa osłony KM30 przystosowana jest dzięki swej budowie do trwałego i pewnego

mocowania do wszelkiego rodzaju powierzchni budowlanych.

Materiały

Materiały użyte do wykonania obudowy osłony abonenckiej typu KM30 charakteryzują się

wysokimi właściwościami mechanicznymi, odpornością na starzenie oraz na działanie agresywnych

czynników środowiskowych i atmosferycznych. Tworzywo posiada również wysoką odpornością

termiczną, jest trudno zapalne i niepodtrzymujące palenia.

Montaż

Osłonę abonencką KM30 mocujemy do powierzchni za pomocą znajdujących się w zestawie

kołków rozporowych, po zamocowaniu osłony należy wprowadzić i zamocować w uchwycie

głównym kabel telekomunikacyjny (do 30 par), przy pomocy łączników parowych, wypełnionych,

typu Scotchlok firmy 3M należy dokonać połączenia żył kabla telekomunikacyjnego z żyłami

przewodów abonenckich i ewentualnie kabli odgałęźnych.. Kabel telekomunikacyjny mocuje się w

uchwycie głównym za pomocą dołączonej opaski zaciskowej, a przewody abonenckie w uchwytach

szczelinowych. Jeżeli istnieje potrzeba połączenia ekranu to należy takie połączenie wykonać za

pomocą dołączonego łącznika. Po wykonaniu połączeń i zamocowaniu wszystkich przewodów

możemy zamknąć pokrywkę na zatrzaskach. Jeżeli istnieje potrzeba zastosowania zamka typu

Abloy, należy wykorzystać do montażu rygiel znajdujący się w zestawie montażowym osłony.

Demontaż

W przypadku konieczności otwarcia osłony w celu dokonania niezbędnych modyfikacji

połączeń żył kabli należy otworzyć zamek Abloy oraz podważyć elementy zatrzaskowe znajdujące

się na korpusie osłony.

Po dokonaniu niezbędnych modyfikacji połączeń żył kabli należy ponownie umieścić wszystkie

kable w uchwytach i zamknąć pokrywę osłony.

Pakowanie i transport

Osłona abonencka typu KM30 pakowana jest w jednostkowe opakowanie kartonowe wraz ze

wszystkimi elementami montażowymi potrzebnymi do prawidłowego jej zamknięcia oraz

zamocowania na przeznaczonych do tego celu konstrukcjach.

Zbiorcze, transportowe opakowanie zawiera 10 osłon KM30.

Z uwagi na to, iż nie jest to produkt niebezpieczny wg definicji podanych przez: UN, IMO,

ADR/RID oraz IATA/ICAO nie są wymagane żadne specjalne oznakowanie.
